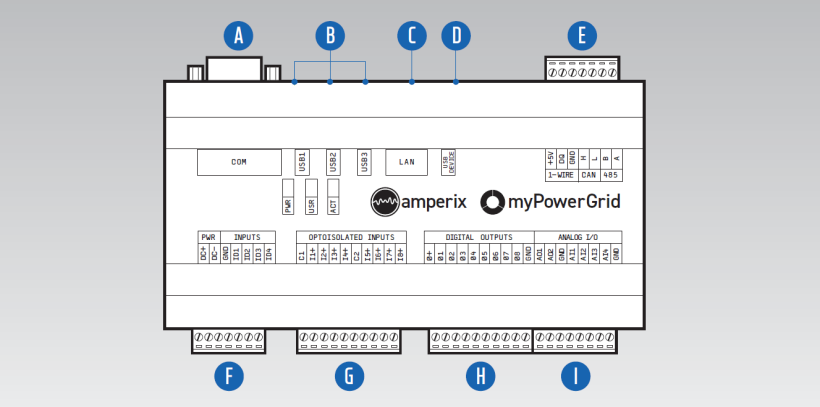

Anschlüsse und Aufbau


NR.

BEZEICHNUNG

BESCHREIBUNG

A

RS-232 (COM)

Serviceschnittstelle

B

USB 1...3

2nd Ethernet, Leseköpfe, USB-Relais

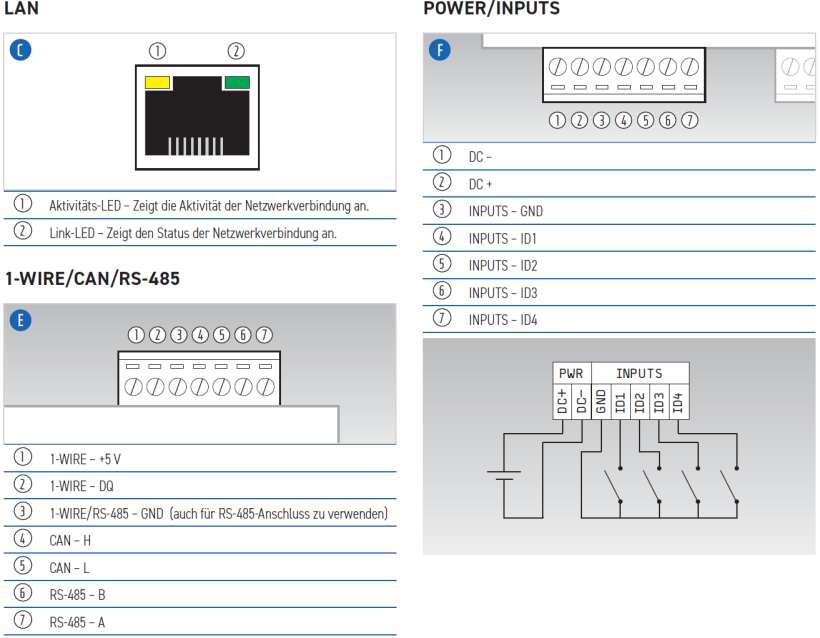

C

LAN

Internetanbindung (Uplink-LAN)

D

USB Device

ohne Funktion

E

1-Wire/CAN/
RS-485

Temperatur- bzw. Luftfeuchtigkeitssensor/
CAN ohne Funktion/Modbus-RTU-Geräte

F

Power/Inputs

24-V-Spannungsversorgung/Potenzialfreie Eingänge – z.B. Taster oder Schalter

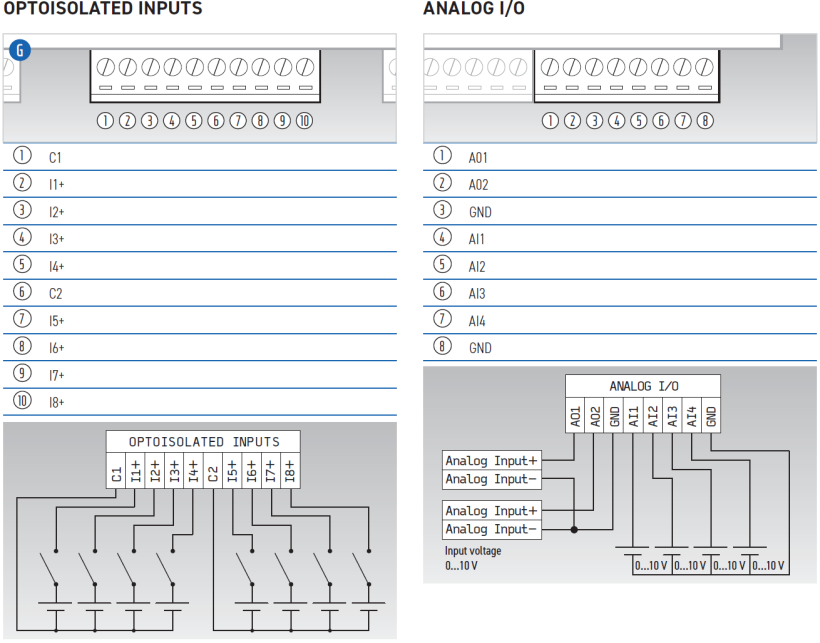

G

opto-isolierte Inputs

Opto-isolierte Eingänge – z.B. Störmeldekontakte, NA-Box-Signale

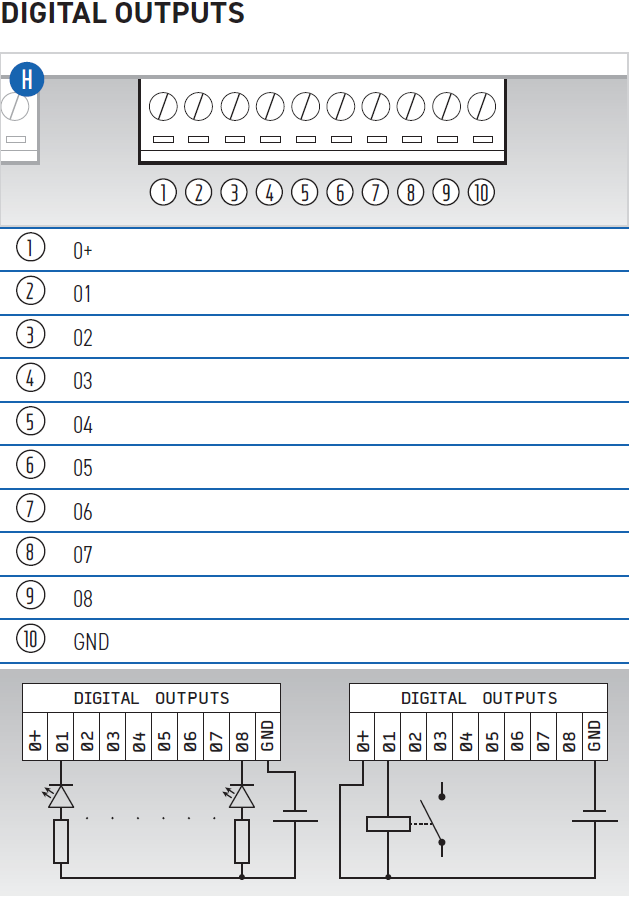

H

Digitale Outputs

Digitale Ausgänge (OpenDrain) –
Relais (z.B. SG-Ready/Wärmepumpen),
NA-Box-Signale

I

Analog I/O

Analoge Ein-/Ausgänge – z.B. BHKW, Generator
