Digitale Ausgänge

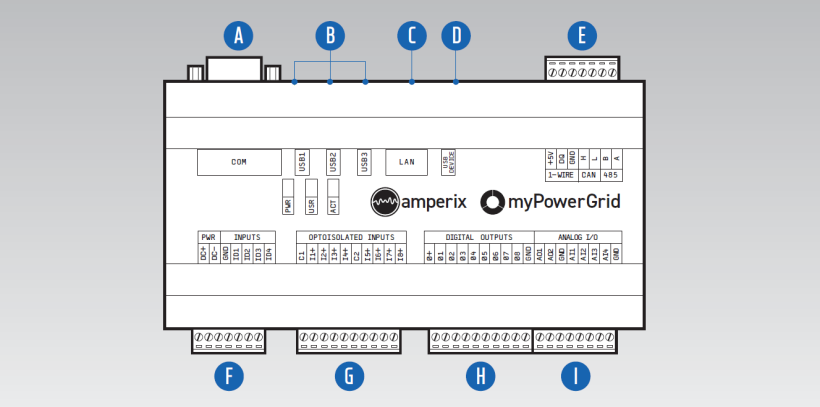

Übersicht der Anschlüsse des AMPERIX® Home 1

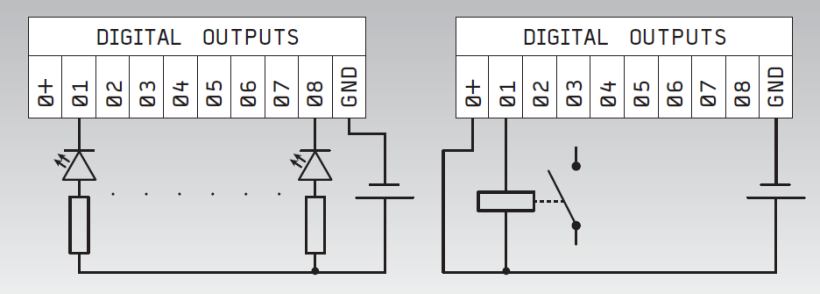

Die digitalen Ausgänge H 1 bis 10 finden z. B. Verwendung für den Anschluss von Relais (z. B. für SG-Ready-Wärmepumpen) oder NA-Box-Signale. Beachten Sie die technischen Vorgaben für den Anschluss.

Anzahl der Kanäle	8
max. Stromstärke	500 mA je Anschluss / 1 A insgesamt
max. Spannung	28 V_DC
Aderquerschnitt	0,5 bis 1,5 mm², 28 bis 16 AWG
Leistungslänge	max. 10 m
Absetzlänge Isolierung	7 mm
Anzugsdrehmoment Klemme	0,2 Nm
