Montage
GEFAHR! Lebensgefährliche Spannung; Gefährdung von Leben und Gesundheit durch elektrischen Schlag.
Schließen Sie die Geräte im spannungsfreien Zustand an.
Sichern Sie die Anlage gegen Wiedereinschalten.
Versorgen Sie das 24-V-Netzteil erst im letzten Schritt mit 230-V-Netzspannung.
Entnehmen Sie das 24-V-DC-Netzteil und den AMPERIX® Energiemanager aus der Verpackung

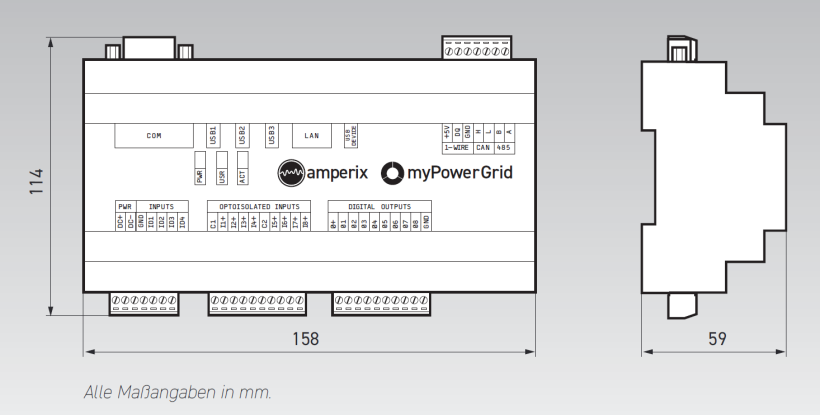

Montieren Sie die beiden Geräte auf der Hutschiene. Montieren Sie sie ggf. nahe an den Zählern, die Sie mit optischen Leseköpfen auslesen möchten
Schließen Sie jetzt die Energieanlagen (Wechselrichter, Zähler, etc.) an den AMPERIX® Energiemanager an. Folgen Sie hierzu den Anweisungen unter Anschluss von Geräten
Schließen Sie ein Netzwerkkabel mit Verbindung zum Internet Router am LAN-Port des AMPERIX® Energiemanagers an
Verbinden Sie den AMPERIX® Energiemanager mit der 24-V-DC-Spannung aus dem mitgelieferten Netzteil. Achten Sie auf die richtige Polarität!
Verbinden Sie das Netzteil mit 230-V-Spannung, bevorzugt über eine eigene Sicherung
An dieser Stelle können Sie auch mit dem Punkt „Geräte anschließen“ fortfahren
Schalten Sie die Versorgungsspannung zu
Warten Sie den Bootvorgang ab
