RS-485

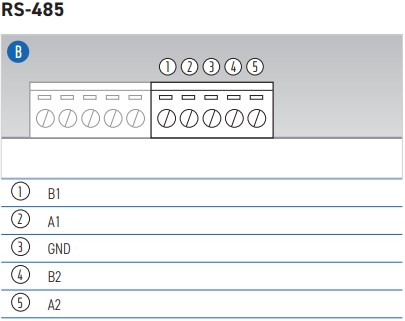

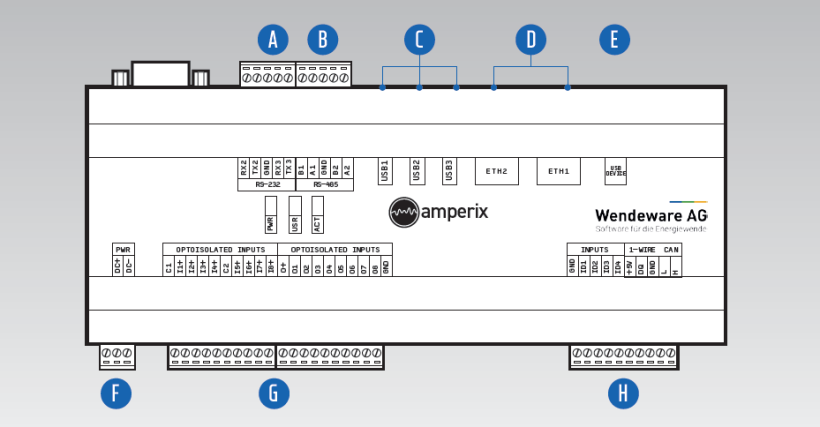

Die integrierte RS-485-Schnittstelle (Anschluss B 1 bis 5) kann z. B. für den Anschluss von Modbus-RTU-Geräten genutzt werden. Die „GND“-Klemme 3 wird sowohl vom 1. als auch vom 2. Kanal der RS-485-Schnittstelle verwendet. Beachten Sie die technischen Vorgaben für den Anschluss.
Bitte beachten Sie, das sämtliche Geräte im Modbus-RTU-Bus konzeptbedingt die gleichen Kommunikations-Parameter haben müssen, für Baud-Rate (z.B.: '9600') und Übertragungsaufbau (z.B.: '8n1')! Die Einstellung dieser Werte am AMPERIX® Energiemanager ist über die AMPERIX® UI möglich.
