Wallbox-Konfiguration

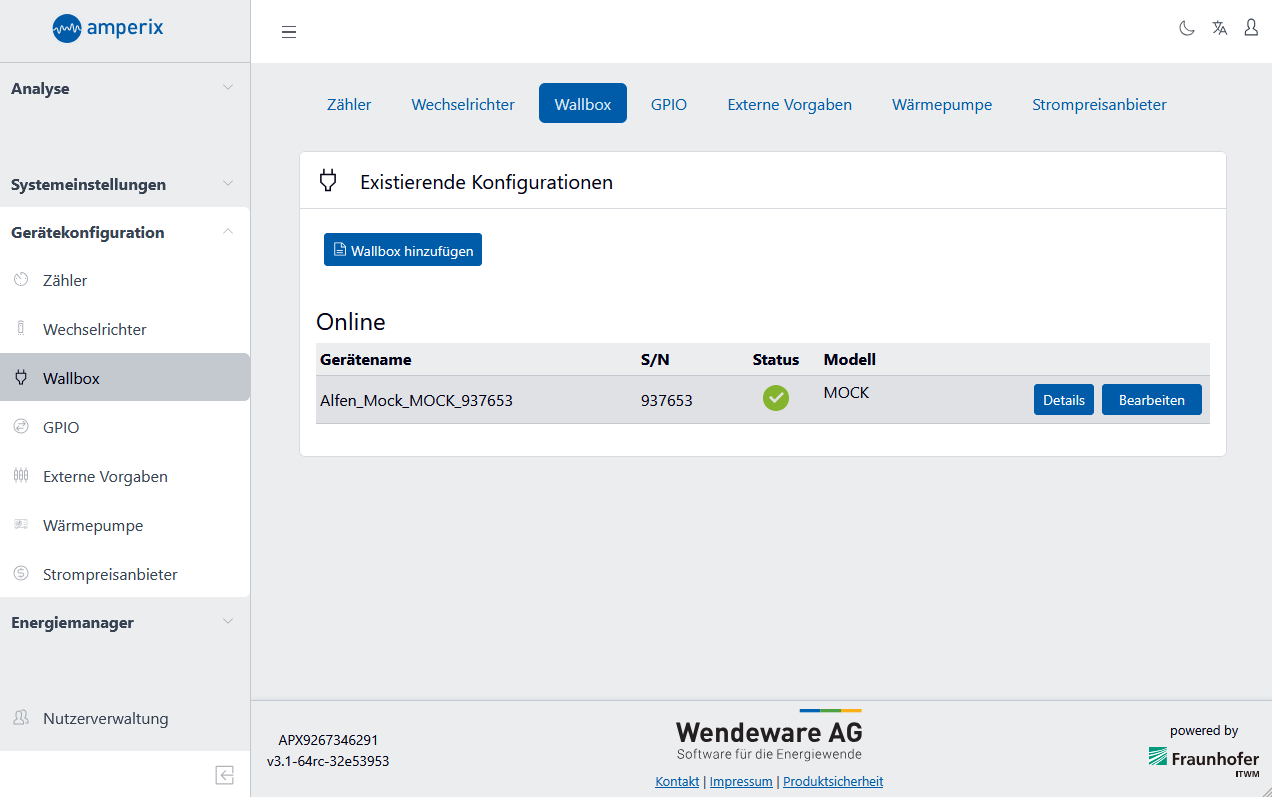

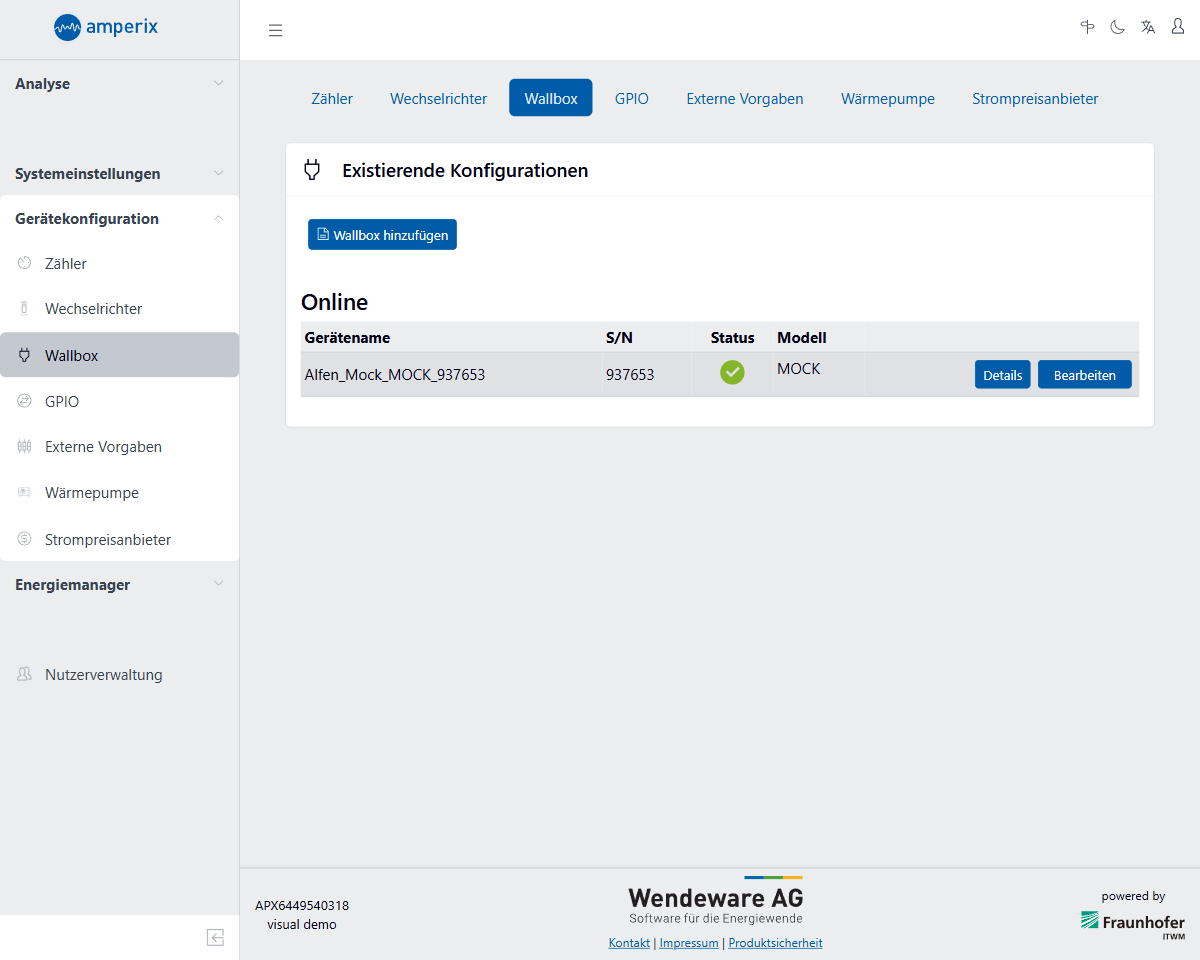

  1. Konfigurieren Sie nun die vorhandenen Wallboxen. Um eine neue Wallbox hinzuzufügen, rufen Sie die Wallbox-Übersicht auf und starten Sie die Wallboxauswahl:
    [Gerätekonfiguration > Wallbox]

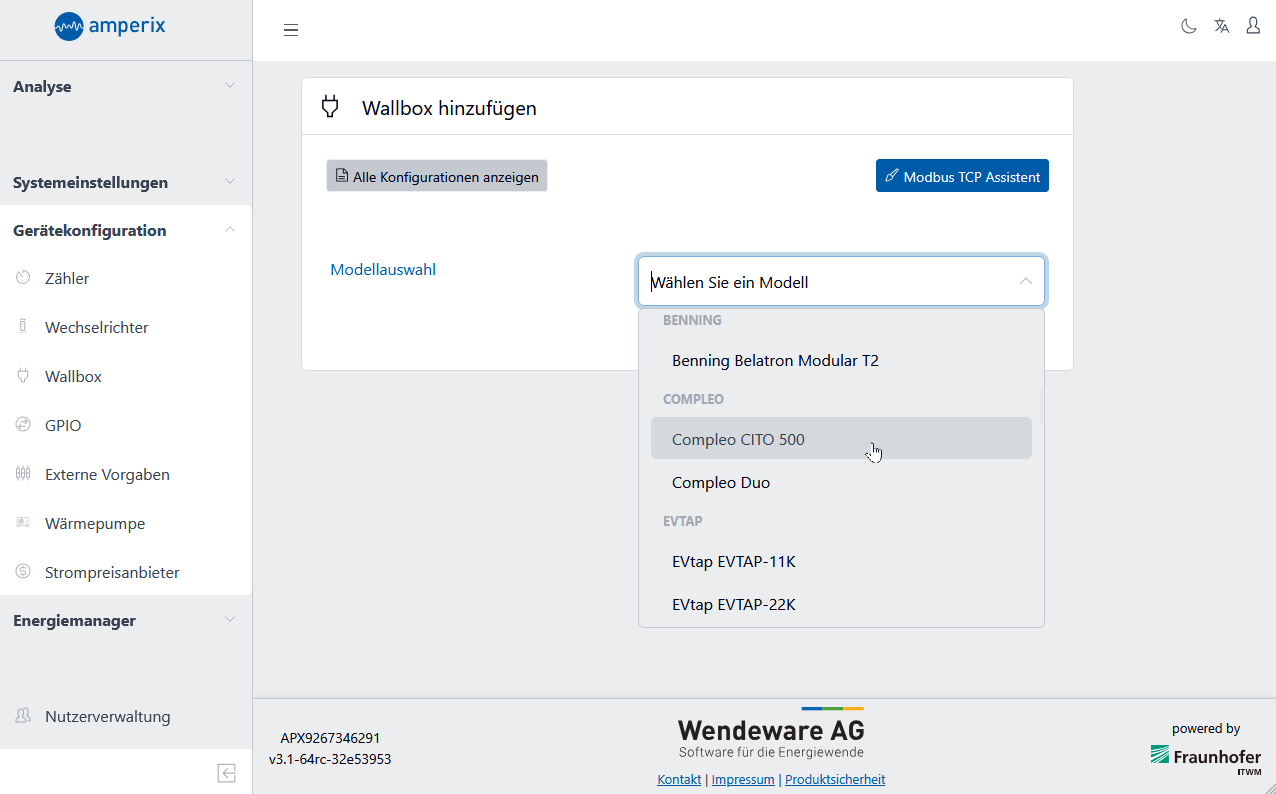

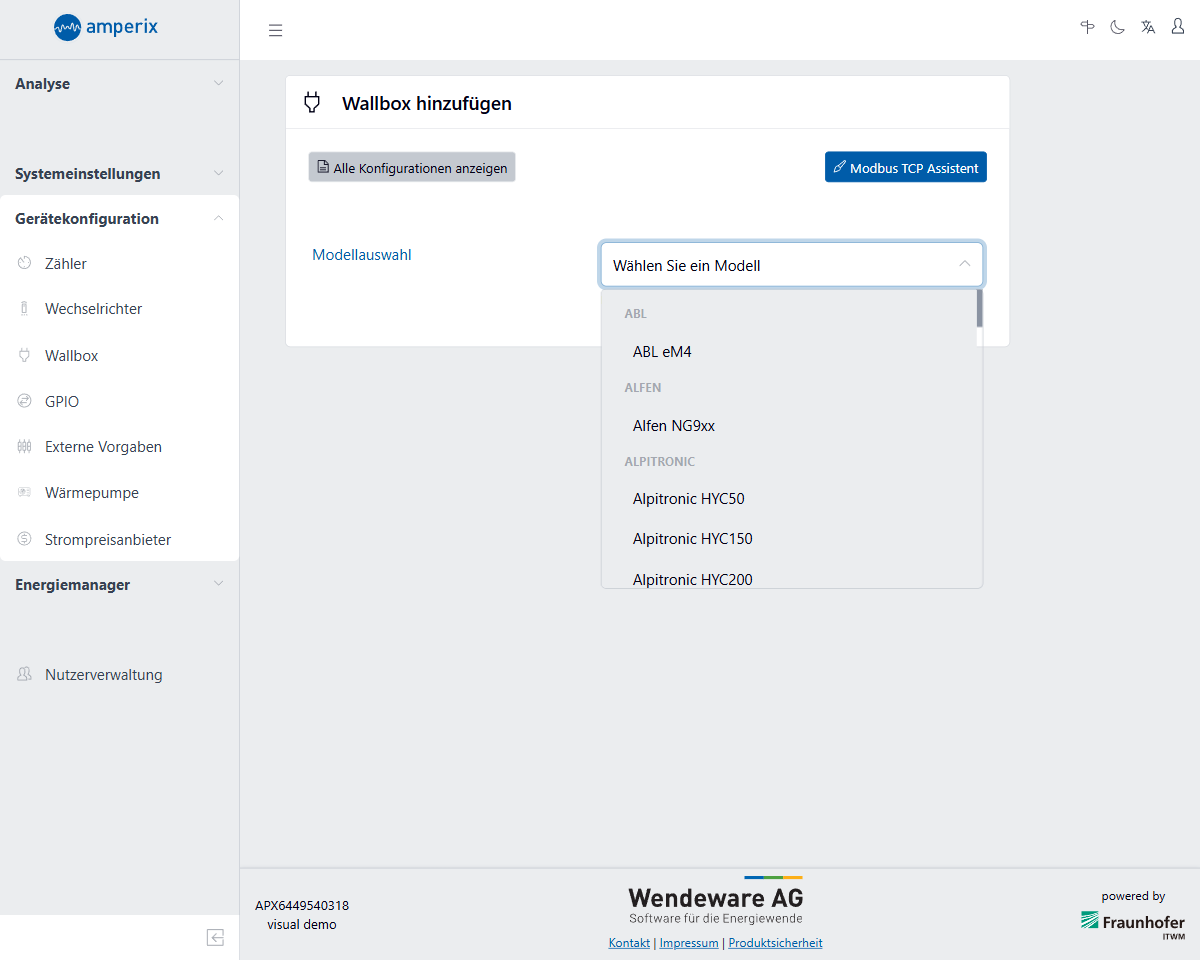

  2. Wählen Sie den verwendeten Wallboxtyp (z.B. Compleo CITO) aus der Auswahlliste:
    [Gerätekonfiguration > Wallbox > Wallbox hinzufügen > Modellauswahl]

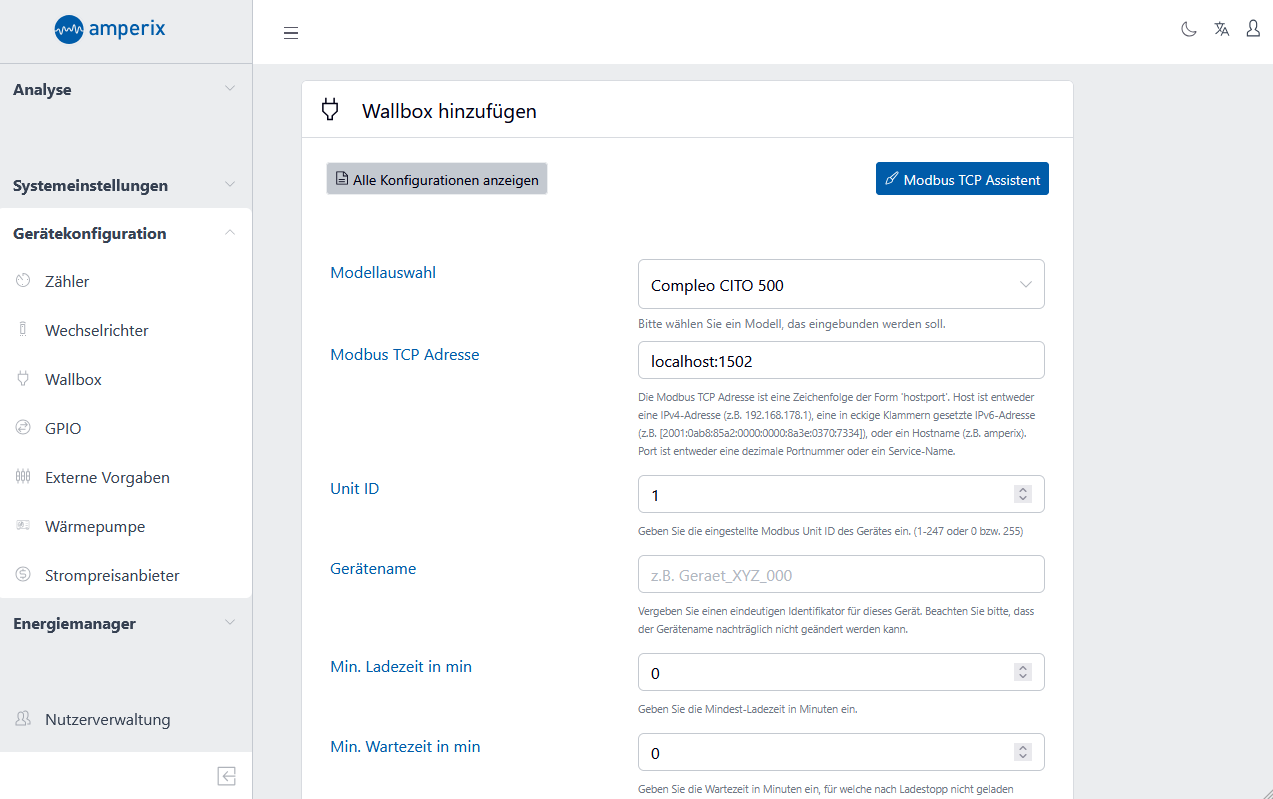

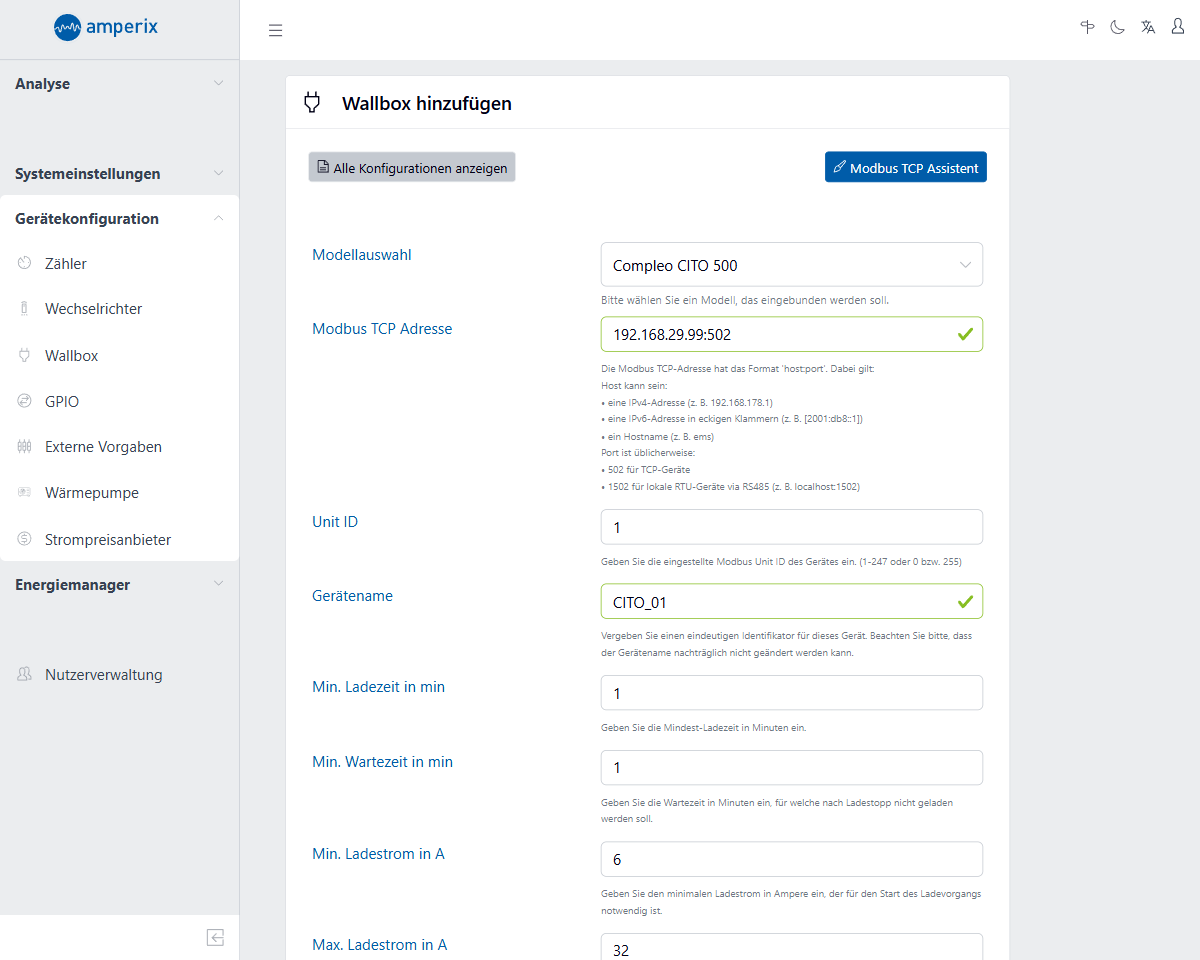

  3. Tragen Sie die entsprechende IP-Adresse der Wallbox ein. Eine vom AMPERIX® zugewiesene IP-Adresse des Gerätes muss mit 192.168.29.xxx beginnen. Der Port 502 ist als Default-Wert hinterlegt und kann entsprechend geändert werden. Die Unit ID (auch “Modbus-ID”), kann ebenfalls in der Konfiguration der Wallbox angepasst werden. Die zugeteilte IP-Adresse finden Sie ggf. auch auf dem Display der installierten Wallbox.

  4. Abhängig vom gewählten Wallboxtyp finden Sie hier folgende weitere Eingabefelder:

Bezeichnung

Zweck

Gerätename

Manche Gerätetreiber brauchen eine manuelle Eingabe eines eindeutig identifizierbaren Namens, z.B. “Wallbox_1”

Min. Ladezeit in min

Mindest-Ladezeit in Minuten

Min. Wartezeit in min

Mindest-Wartezeit in Minuten, in denen nach Ladestopp nicht geladen werden soll

Min. Ladestrom in A

Minimaler Ladestrom in Ampere, der für den Start eines Ladevorgangs notwendig ist (i.d.R. sollten 6 A ausreichend sein)

Max. Ladestrom in A

Maximal zulässiger Ladestrom in Ampere. Hier sollte die Maximal-Wert des Wallboxtyps eingetragen werden (z.B. 32 A). Eine (dynamische) Begrenzung des Ladestroms wird letzten Endes durch die verwendete Energiedienstleistung festgelegt werden (z.B. durch Eigenverbrauchsoptimierung)

Fallback-Ladestrom in A

Ladestrom in Ampere, welcher verwendet wird, falls die Kommunikation mit dem EMS unterbrochen ist

  1. Haben Sie alle Eingaben korrekt vorgenommen und noch einmal geprüft, klicken Sie auf [Speichern]. Zunächst wird der neu konfigurierte Wechselrichter als “Offline” angezeigt. Sobald sich der Geräte-Treiber des AMPERIX® erfolgreich mit dem Wechselrichter verbinden konnte, wird dieser als “Online” angezeigt und kann nun in die Topologie eingebunden werden

  2. Fügen Sie im Anschluss alle weiteren Wechselrichter auf dieselbe Weise hinzu
