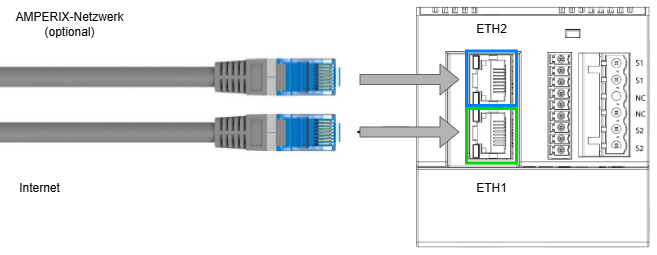

Typisches Anschlussschema
Möglicher Netzwerkaufbau

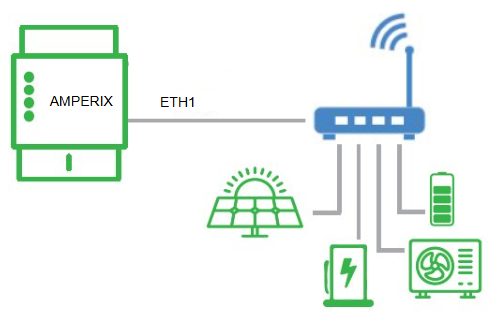

a) Gemeinsames Netzwerk
Hier befinden sich der AMPERIX und die zu lesenden/steuernden Geräte im selben Netzwerk. Dies dürfte die häufigste Variante im Heim-Bereich sein:

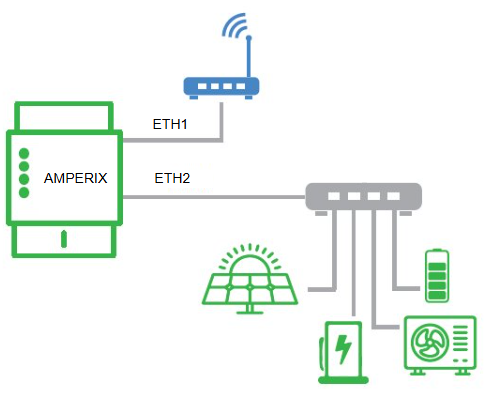

b) Getrennte Netzwerke
In diesem Schema wird ein getrenntes Netzwerk für die zu lesenden/steuerenden Geräte aufgebaut:

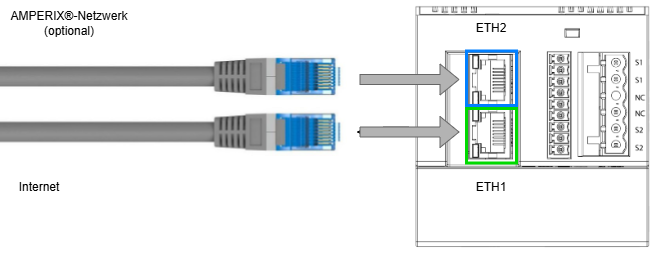

Netzwerk-Anschluss am Home 4 (Gehäuse Oberseite)
Schließen Sie das Netzwerkkabel mit Internetverbindung (Heim-Netzwerk) an den LAN-Anschluss ETH1 an.
Wenn Sie Ihre Geräte in einem separaten Netzwerk verwalten möchten (AMPERIX®-Netzwerk), verbinden Sie ein Kabel aus diesem Netzwerk mit dem LAN-Anschluss ETH2.
Der AMPERIX fungiert im optionalen “AMPERIX-Netzwerk” als DHCP Server. Alle Geräte in diesem Netzwerk werden daher vom AMPERIX Home 4 mit einer IP-Adresse versorgt. Es sollte darauf geachtet werden, dass die IP-Einstellung dieser Geräte auf “DHCP” steht.
