Beispiele der Gerätezuordnung

Um das Verständnis für die Gerätezuordnung zu erleichtern, finden Sie hier einige Besipiele, die die Zuordnung von logischen Geräten zu physischen Geräten zeigen.

Jedes Gerät, dessen Energieflüsse durch den Energiemanager kontrolliert und gesteuert werden sollen, müssen durch einen Zähler erfasst werden. Dabei kann es sich um einen internen Zähler handeln, den das Gerät anbietet, oder um einen externen Zähler, der zusätzlich verbaut wird. Ohne einen Zähler könnte der Energiemanager die Leistungen dieser Geräte nicht erfassen. Sie würden im allgemeinen Hausverbrauch untergehen und könnten daher auch nicht sinnvoll gesteuert werden.

Installierte Geräte = Vorhandene Geräte, die im Energiemanager eingebunden/installiert wurden, z.B. ein SMA PV-Wechselrichter.

Gerätefunktionen = Funktionen, die von installierten Geräten übernommen werden und von Zählern gemessen werden, z.B. PV 1.

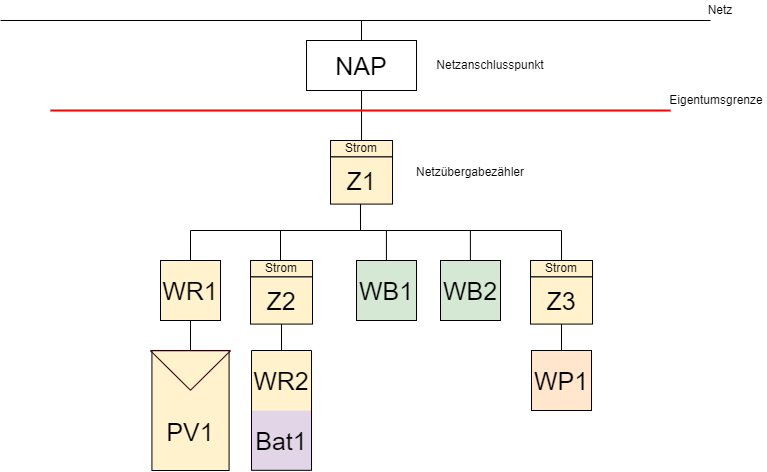

Ausgangslage

In dieser Anlage sollen die folgenden Geräte gesteuert und im Portal abgebildet werden. Jedes von diesen Geräten wird von mindestens einem internen oder externen Zähler gemessen.

Da der Batterie-Wechelrichter WR2 über keinen internen Zähler verfügt, wurde für ihn ein eigener externer Zähler Z2 verbaut. Auch die Wärmepumpe verfügt nicht über einen internen Zähler und wird daher von einem externen Zähler Z3 gemessen.

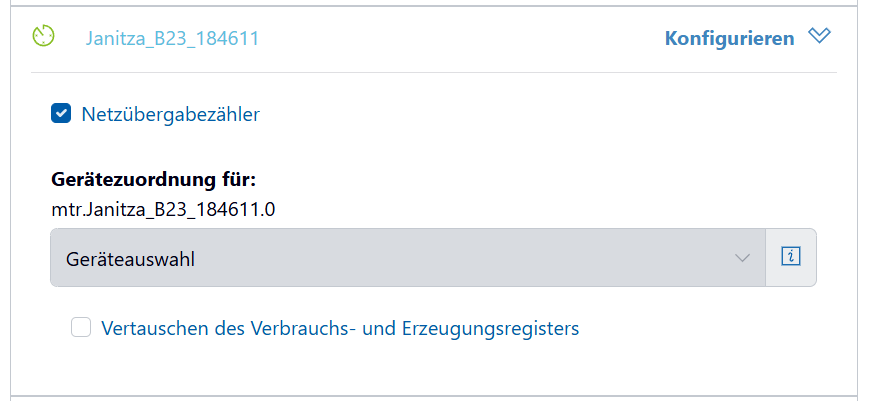

Netzübergabezähler

Dieser Zähler misst sämtliche Gerätefunktionen im Haus. Sämtliche Ströme im Haus fließen also durch diesen Zähler. Dies ist in der Regel der Zähler des Netzbetreibers, oder ein kompatibler Zähler der direkt dahinter sitzt. Statt also im Dropdownmenü sämtliche Gerätefunktionen anzuwählen, wurde dieser Zähler einfach direkt als “Netzübergabezähler” markiert, was denselben Effekt hat.

Zähler

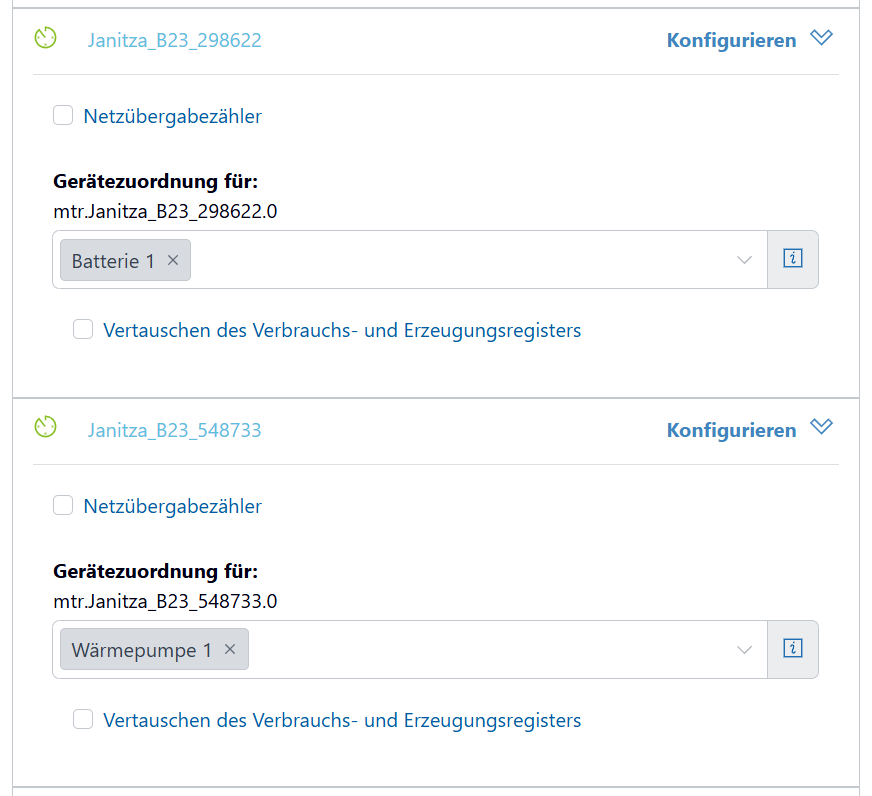

Zähler bieten i.d.R. einen einzigen mtr-Kanal (meter). Diesem Kanal werden die entsprechenden Gerätefunktionen zugewiesen, die von diesem Zähler erfasst/gemessen werden. In diesem Beispiel wurde der Zähler zum Messen der Batterie eingebaut, da deren Wechselrichter nicht über einen internen Zähler verfügt. Dem mtr-Kanal wurde also ausschließlich die Gerätefunktion “Batterie 1” zugeordnet.

Die Wärmepumpe wurde über SG-Ready angeschlossen und bietet daher auch keinen internen Zähler. Ein externer Zähler wurde daher verbaut. Dessen mtr-Kanal wird die Gerätefunktion “Wärmepumpe 1” zugewiesen. Die Zähler können anhand ihrer Zählernummer identifiziert werden (hier: 298622 und 548733), die i.d.R. auch auf dem Gehäuse oder dem Display der Zähler abgelesen werden können.

Wallboxen

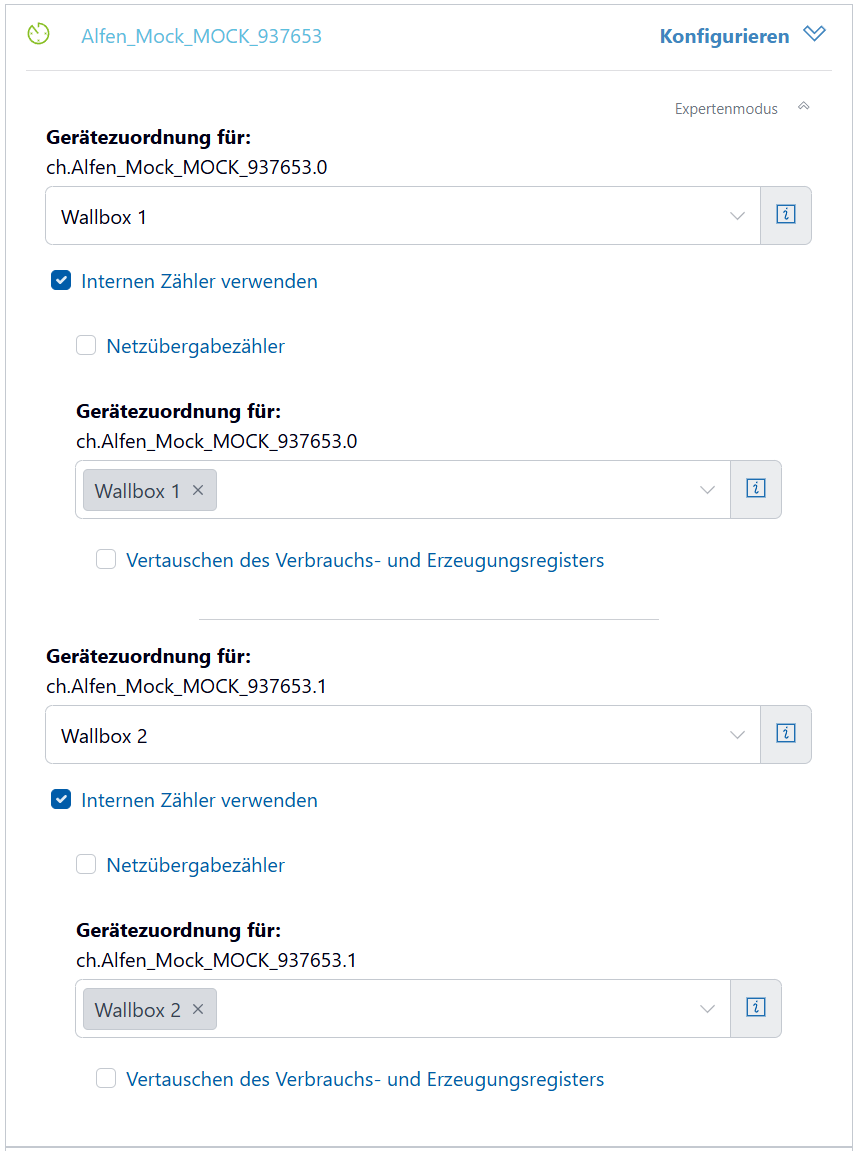

Hier wird eine Ladestation mit zwei Ladepunkten eingebunden. Jeder Ladepunkt wird durch einen eigenen ch-Kanal (chargepoint) vertreten. Jeder dieser Kanäle bietet auch einen internen Zähler. Es wurden also zwei weitere Gerätefunktionen mit dem [+ Symbol] hinzugefügt: Wallbox 1 und Wallbox 2. Diese wurden dann den entsprechenden Kanälen zugeordnet:

Um ggf. sämtliche Kanäle eines installierten Geräts angezeigt zu bekommen, klicken Sie auf “Expertenmodus” im rechten oberen Bereich des Geräte-Feldes.

Wechselrichter: Batterie

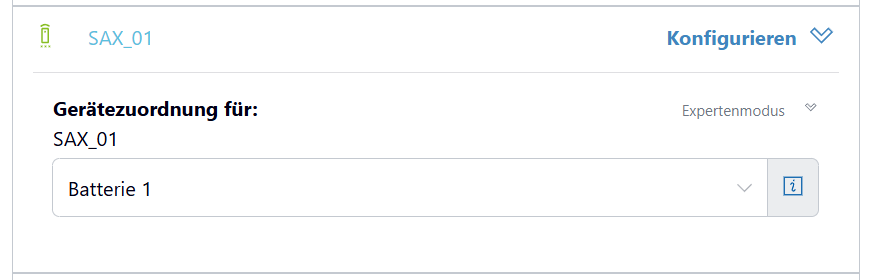

Dieser Wechselrichter bedient die Batterie. Daher wird dem installierten Gerät “SAX_01” die Gerätefunktion “Batterie 1” zugewiesen. Um sämtliche Kanäle angezeigt zu bekommen, klicken Sie auf “Expertenmodus” im rechten oberen Bereich:

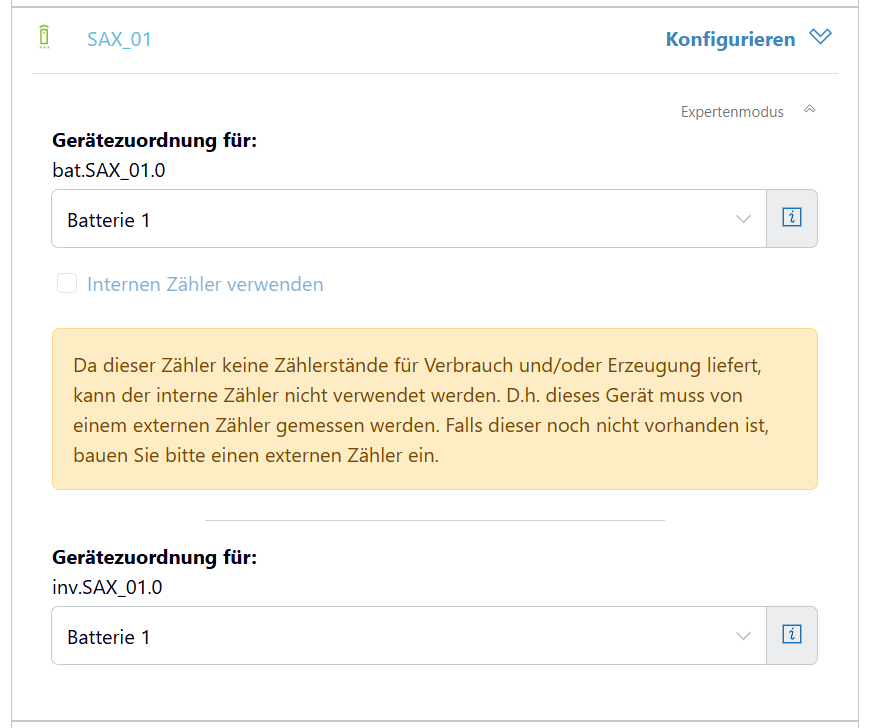

Dieser Wechselrichter bietet keinen internen Zählerstand und weist auf diesen Umstand hin. Gemessen wird die Gerätefunktion “Batterie 1” dafür über den Zähler Janitza_B23_184622 (s.o.). Über den bat-Kanal (battery) bezieht das EMS die Informationen zur Batterie, wie Ladestand, Gesundheitszustand und Zellspannung. Über den inv-Kanal (inverter) wird die Ladung und Entladung des Wechselrichters für “Batterie 1” gesteuert.

Wechselrichter: Photovoltaik

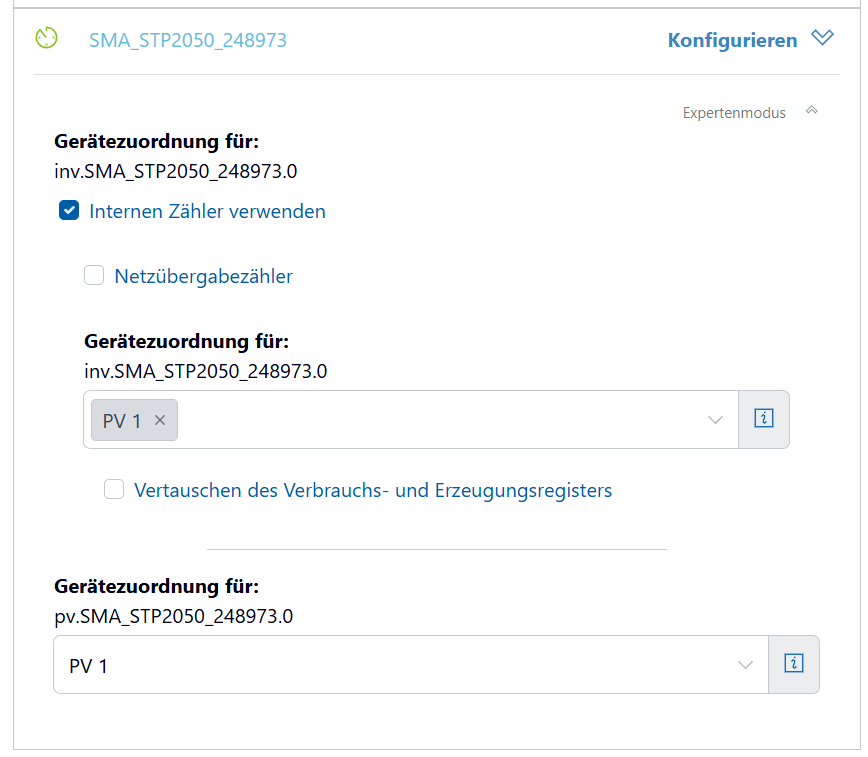

Dieser Wechselrichter übernimmt die Einspeisung der Photovoltaik-Leistung in das Haus. Der inv-Kanal (inverter) beitet hier einen internen Zähler an, dem daher die Gerätefunktion “PV 1” zugeordnet wird. Über den pv-Kanal (photovoltaic) liest der Energiemanager Informationen zum PV-String 1 aus, wie etwa Modul-Spannung und Strom, und steuert/begrenzt die Leistung des PV-Strings.

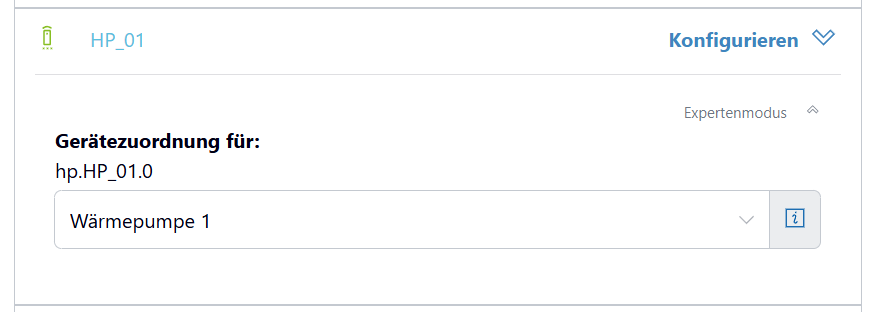

Wärmepumpe

Diese Wärmepumpe wurde per SG-Ready angeschlossen und bietet daher keinen internen Zähler. Als externer Zähler wird hier daher das installierte Gerät “Janitza_B23_548733” eingesetzt (s.o.). Über den hp-Kanal (heatpump) wird das Verhalten der beiden SG-Ready-Kontakte gesteuert, das wiederum das Verhalten der Wärmepumpe bestimmt.

Strompreisanbieter

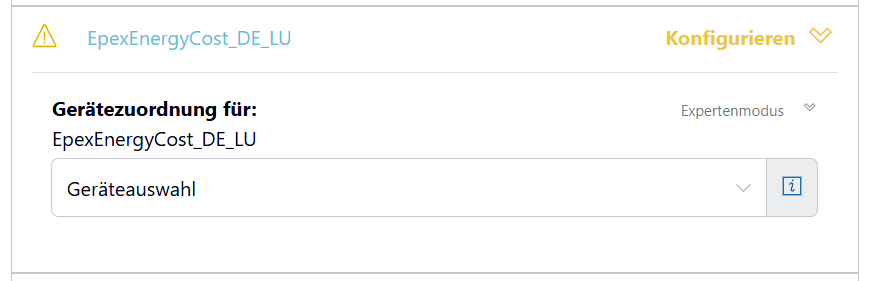

Strompreisanbieter werden vom Energiemanager als installiertes Gerät behandelt. Dieses Gerät wird aber keiner Gerätefunktion zugeordnet, da es weder gemessen noch gesteuert wird.

Speichern der Gerätezuordnung

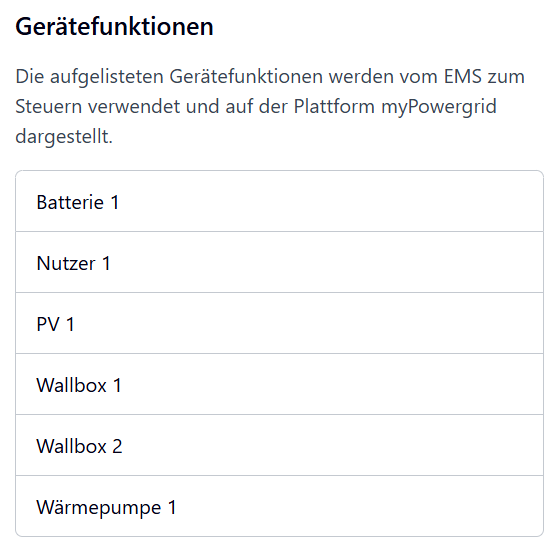

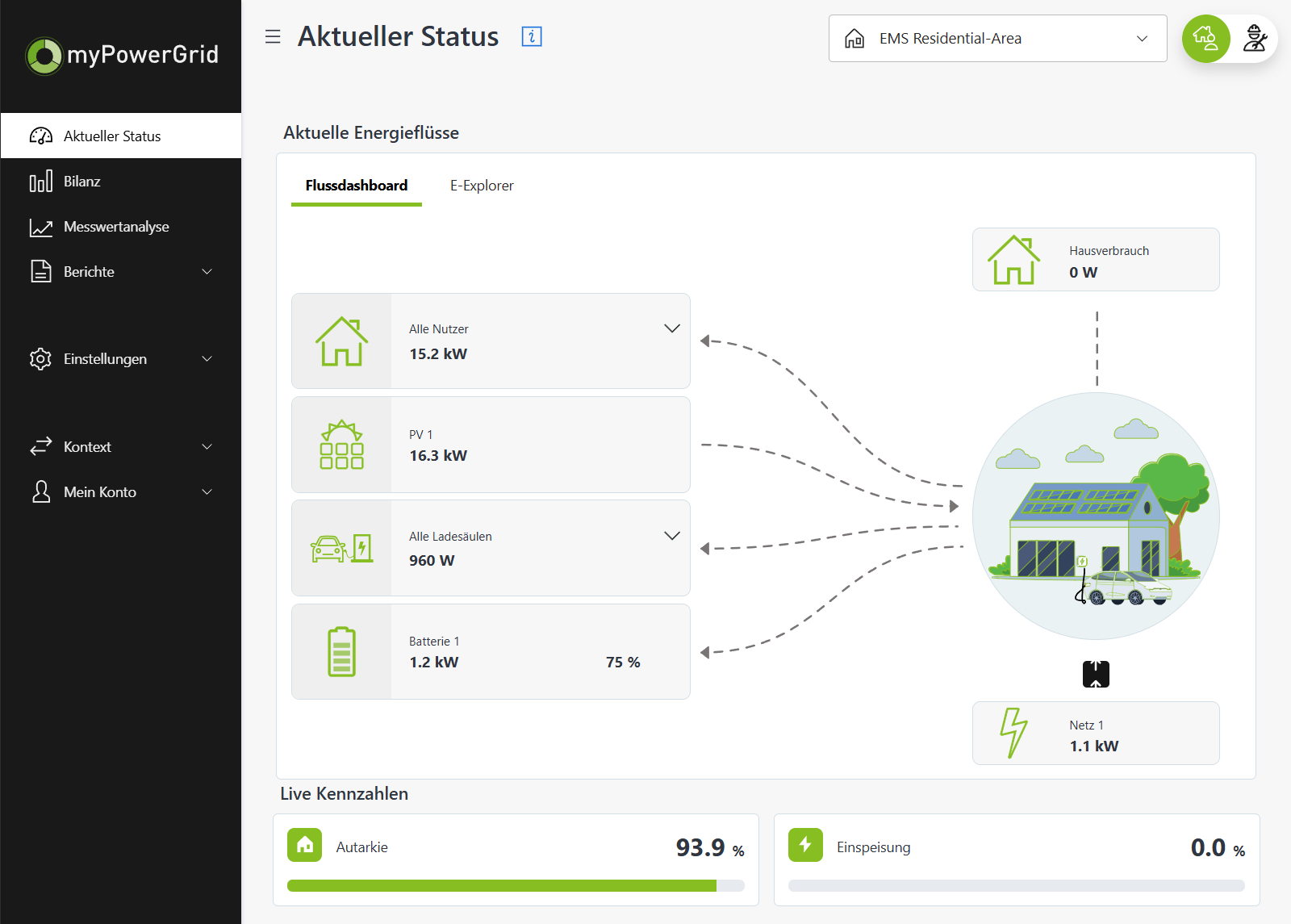

Nachdem den installierten Geräten die entsprechenden Gerätefunktionen zugeordnet wurden, wird die Gerätezuordnung mit einem Klick auf [Speichern] abgeschlossen. Sie wird daraufhin vom Energiemanager verarbeitet und an die Plattform gesendet, um dort die vorhandenen Gerätefunktionen darzustellen und deren Leistungswerte minütlich aufzuzeichnen:

Hybrid-Wechselrichter

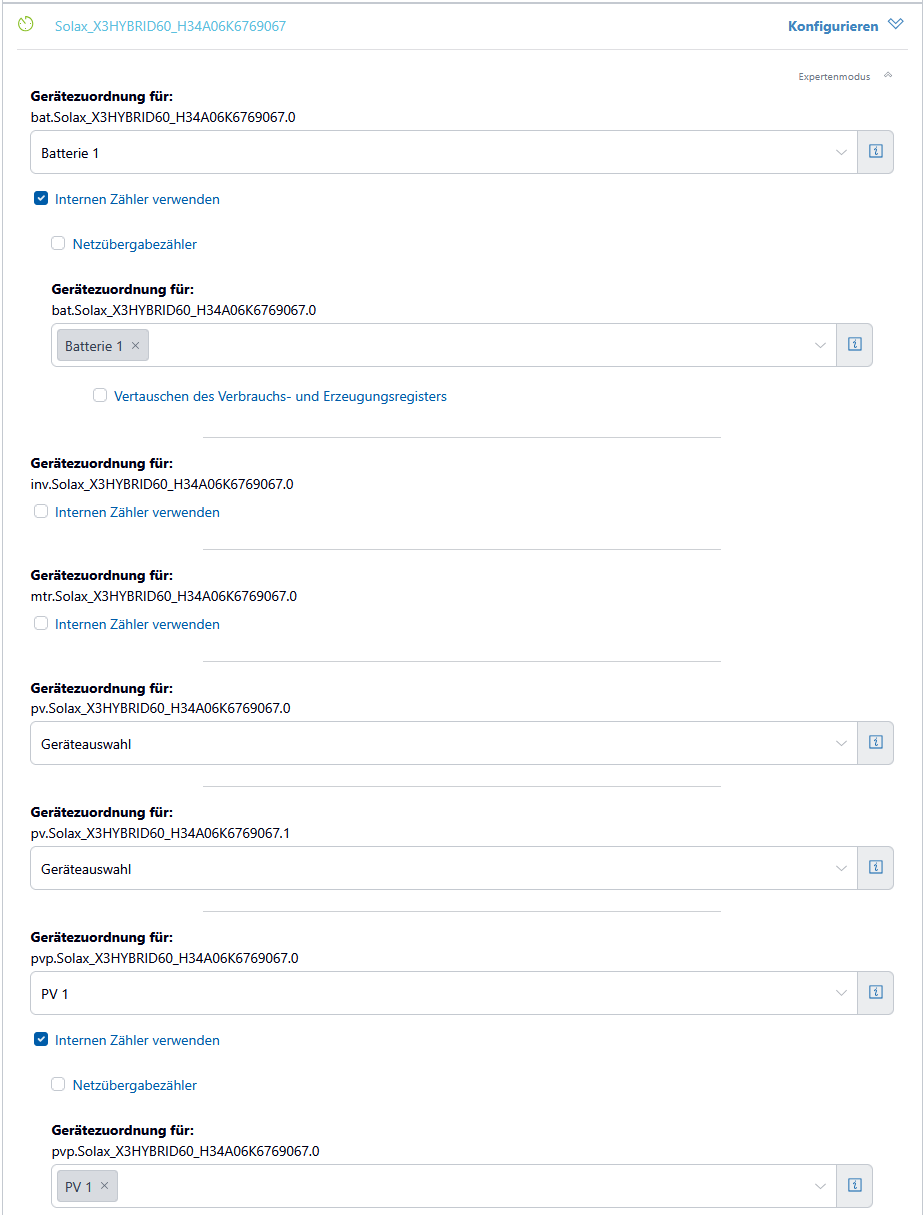

Hybrid-Wechelrichter vereinen die Steuerung von PV-Strings und Batterien in einem Gerät. Dieses installierte Gerät verfügt daher auch über die entsprechenden Kanäle bat und pvp, denen die entsprechenden Gerätefunktionen zugeordnet werden, z.B. Batterie 2 und PV 2.
