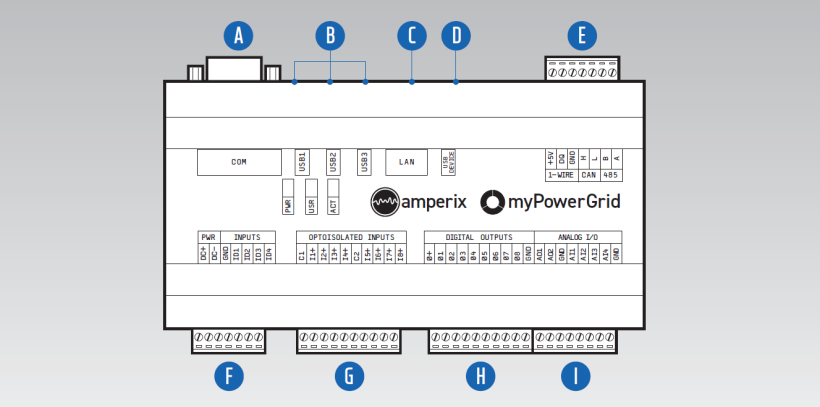

NR. |
BEZEICHNUNG |
BESCHREIBUNG |
|---|---|---|
|
A |
RS-232 (COM) |
Serviceschnittstelle |
|
B |
USB 1...3 |
2nd Ethernet, Leseköpfe, USB-Relais |
|
C |

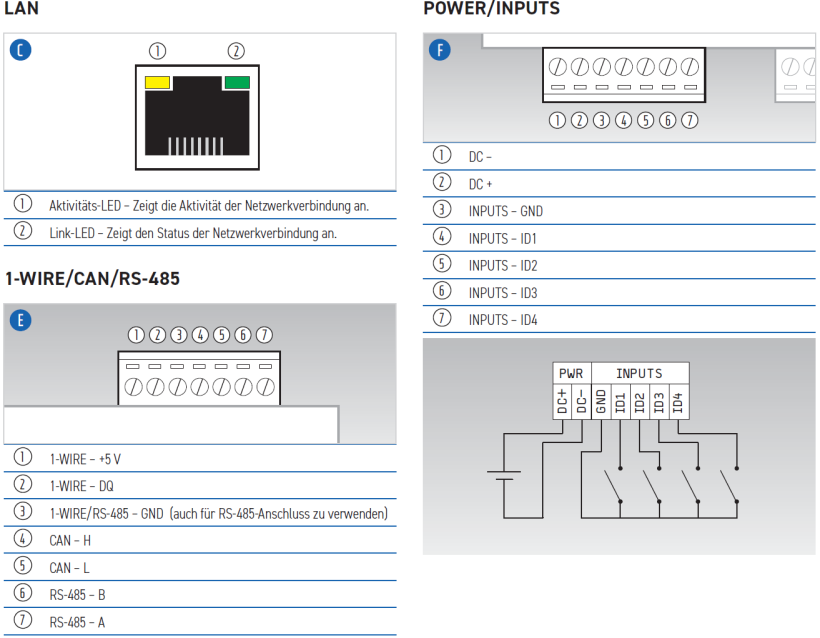

LAN |
Internetanbindung (Uplink-LAN) |
|
D |
USB Device |
ohne Funktion |
|
E |
1-Wire/CAN/
|
Temperatur- bzw. Luftfeuchtigkeitssensor/
|
|
F |
Power/Inputs |
24-V-Spannungsversorgung/Potenzialfreie Eingänge – z.B. Taster oder Schalter |
|
G |

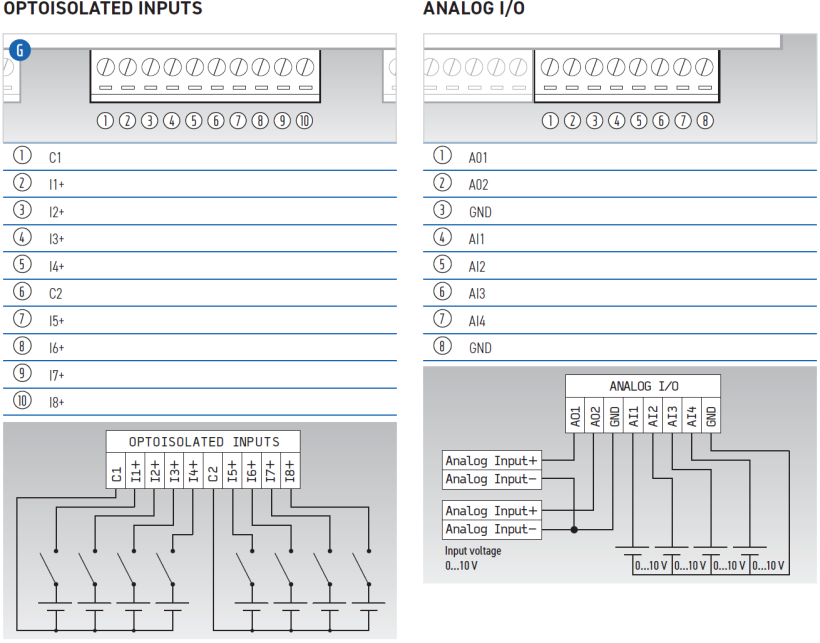

opto-isolierte Inputs |
Opto-isolierte Eingänge – z.B. Störmeldekontakte, NA-Box-Signale |
|
H |

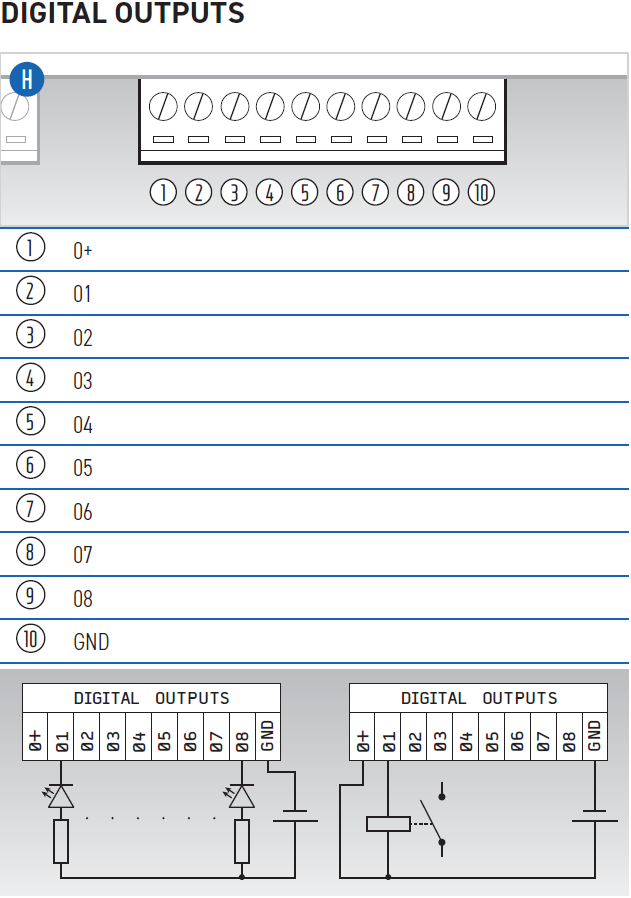

Digitale Outputs |
Digitale Ausgänge (OpenDrain) –
|
|
I |
Analog I/O |
Analoge Ein-/Ausgänge – z.B. BHKW, Generator |
