NR. |
BEZEICHNUNG |
BESCHREIBUNG |
|---|---|---|
|
A |

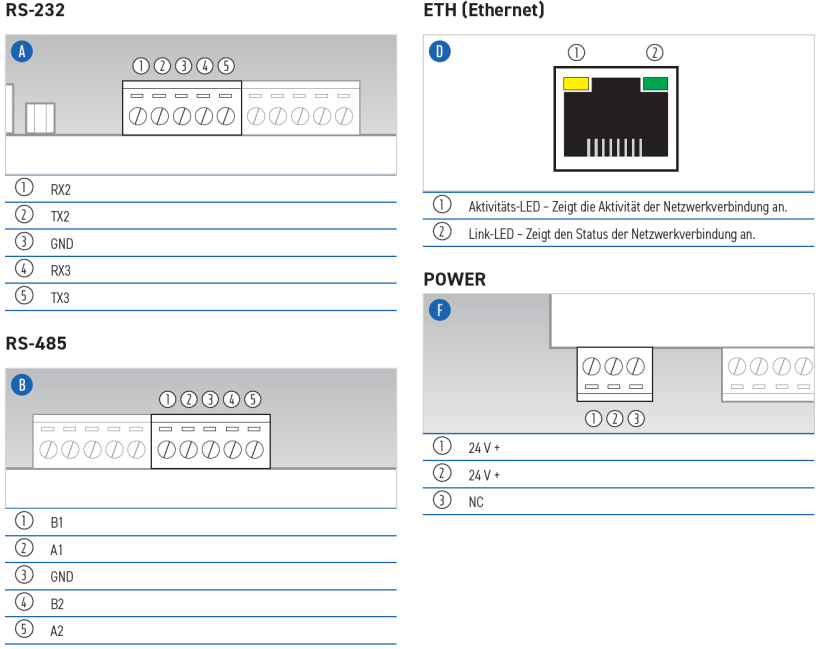

RS-232 |
RS-232-Schnittstelle |
|
B |
RS-485 |
RS-485-Schnittstelle |
|
C |
USB 1...3 |
USB-Anschlüsse |
|
D |
ETH 1...2 |
Ethernetanschlüsse u.a. für Internetanbindung |
|
E |
USB Device |
ohne Funktion |
|
F |
Power |
24-V-Spannungsversorgung |
|
G |

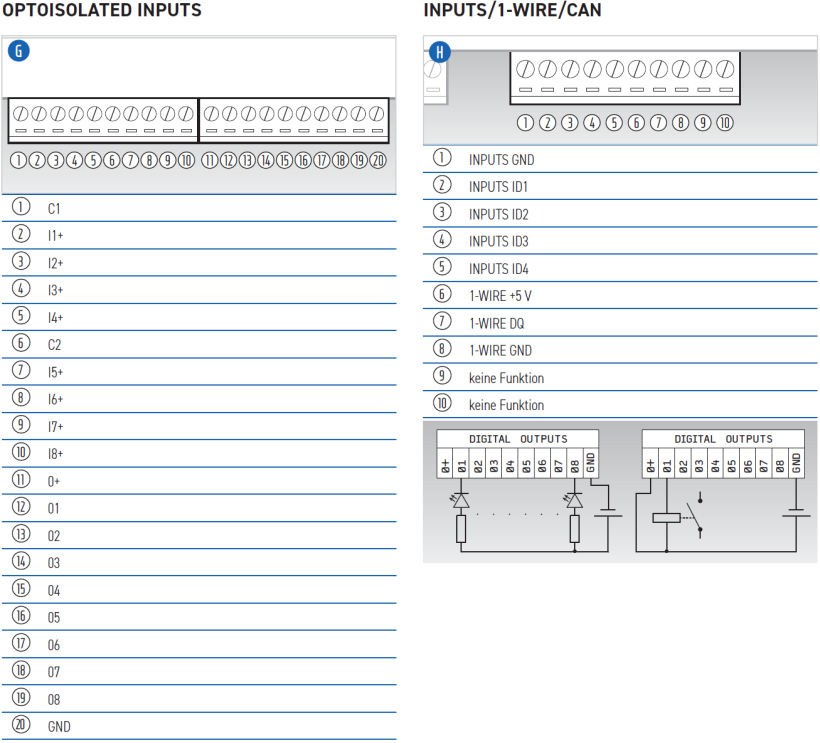

opto-isolierte Inputs |
Opto-isolierte Eingänge – z.B. Störmeldekontakte,
|
|
H |
Inputs/1-Wire/CAN |
Potenzialfreie Eingänge z.b. Taster/Sensoren z.B. für Temperatur/CAN ohne Funktion |

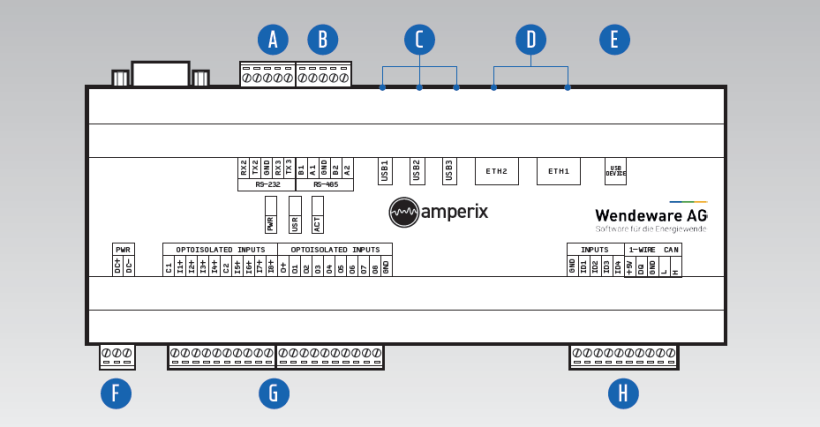

Beschreibung der Anschlüsse
