Anschlüsse und Aufbau

Übersicht

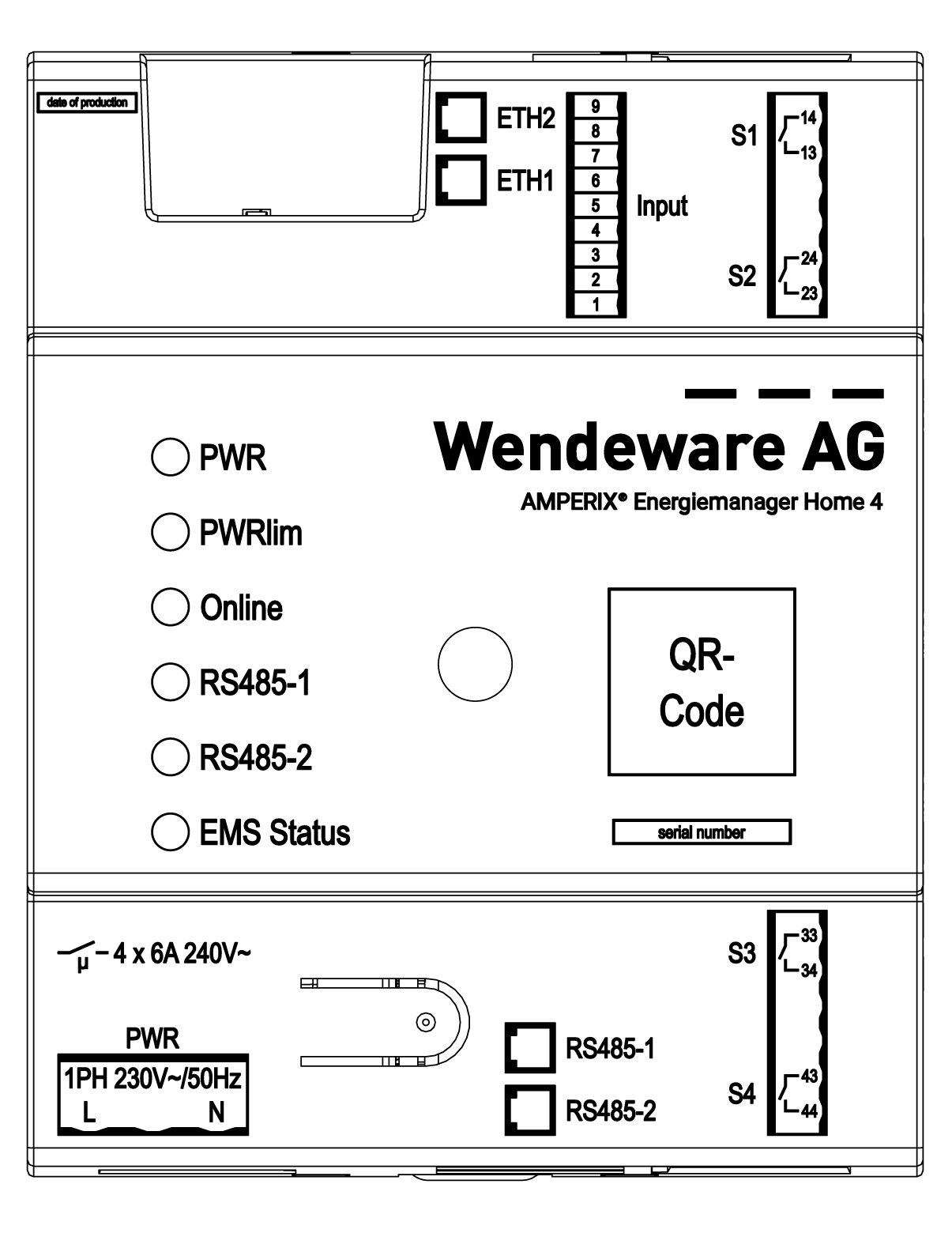

Oberseite	Front	Unterseite

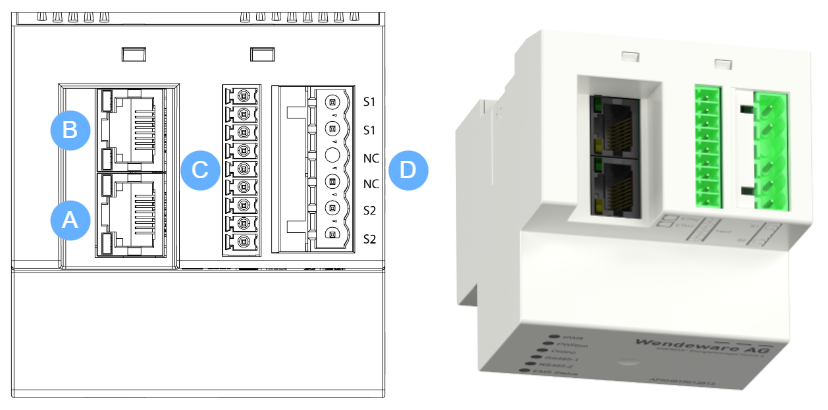

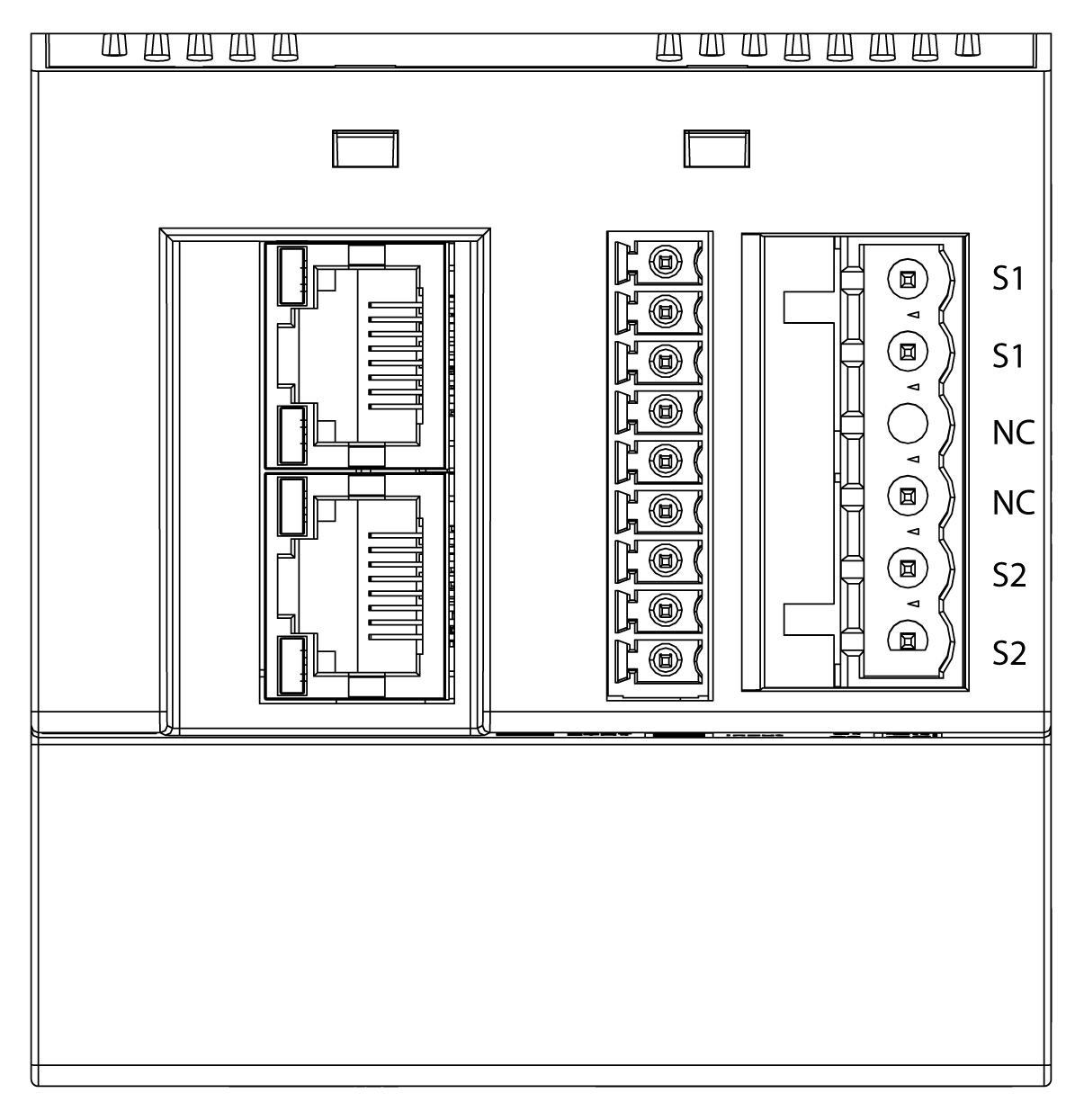

Anschlüsse Oberseite

1758186583559-Home 4 Anschlüsse.png

LABEL	BEZEICHNUNG	BESCHREIBUNG
A	ETH1	Netzwerk-Schnittstelle 1 (Internet)
B	ETH2	Netzwerk-Schnittstelle 2 (AMPERIX-Netzwerk)
C	Input	Digitale Eingänge (z.B. für §14a Signale)
D	S1 und S2	Relais Schließer 1 und 2

Anschlussbelegungen

LABEL

BELEGUNG

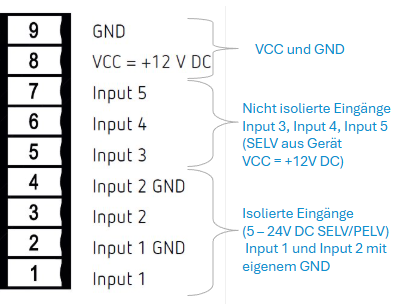

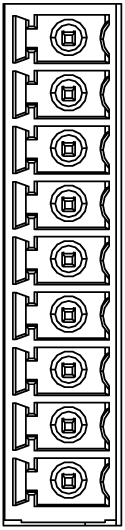

C (Input)

Pin 9	GND - Erdung aus Gerät
Pin 8	VCC - Spannung aus Gerät +12V DC
Pin 7	IN5 - Eingang 5 (nicht isoliert, VCC = +12V DC)
Pin 6	IN4 - Eingang 4 (nicht isoliert, VCC = +12V DC)
Pin 5	IN3 - Eingang 3 (nicht isoliert, VCC = +12V DC)
Pin 4	IN2 GND - Erdung Eingang 2
Pin 3	IN2 - Eingang 2 (isoliert, 5-24V DC)
Pin 2	IN1 GND - Erdung Eingang 1
Pin 1	IN1 - Eingang 1 (isoliert, 5-24V DC)

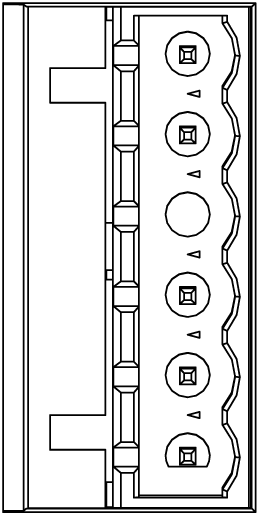

D (Relais S1 & S2)

PIN 1	S1
PIN 2	S1
PIN 3	nicht belegt
PIN 4	nicht genutzt
PIN 5	S2
PIN 6	S2

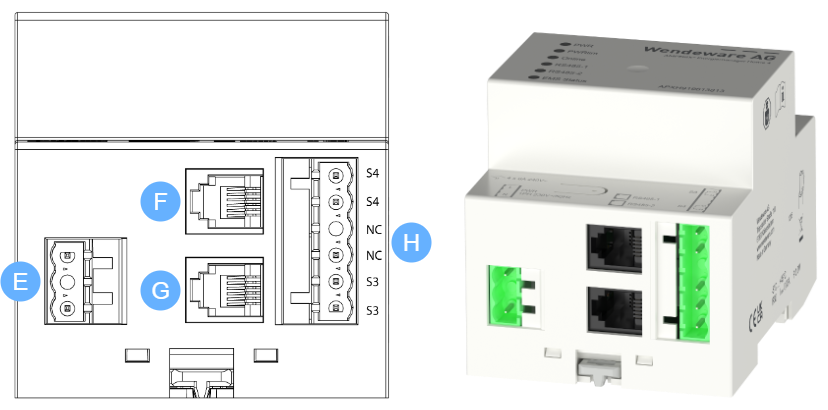

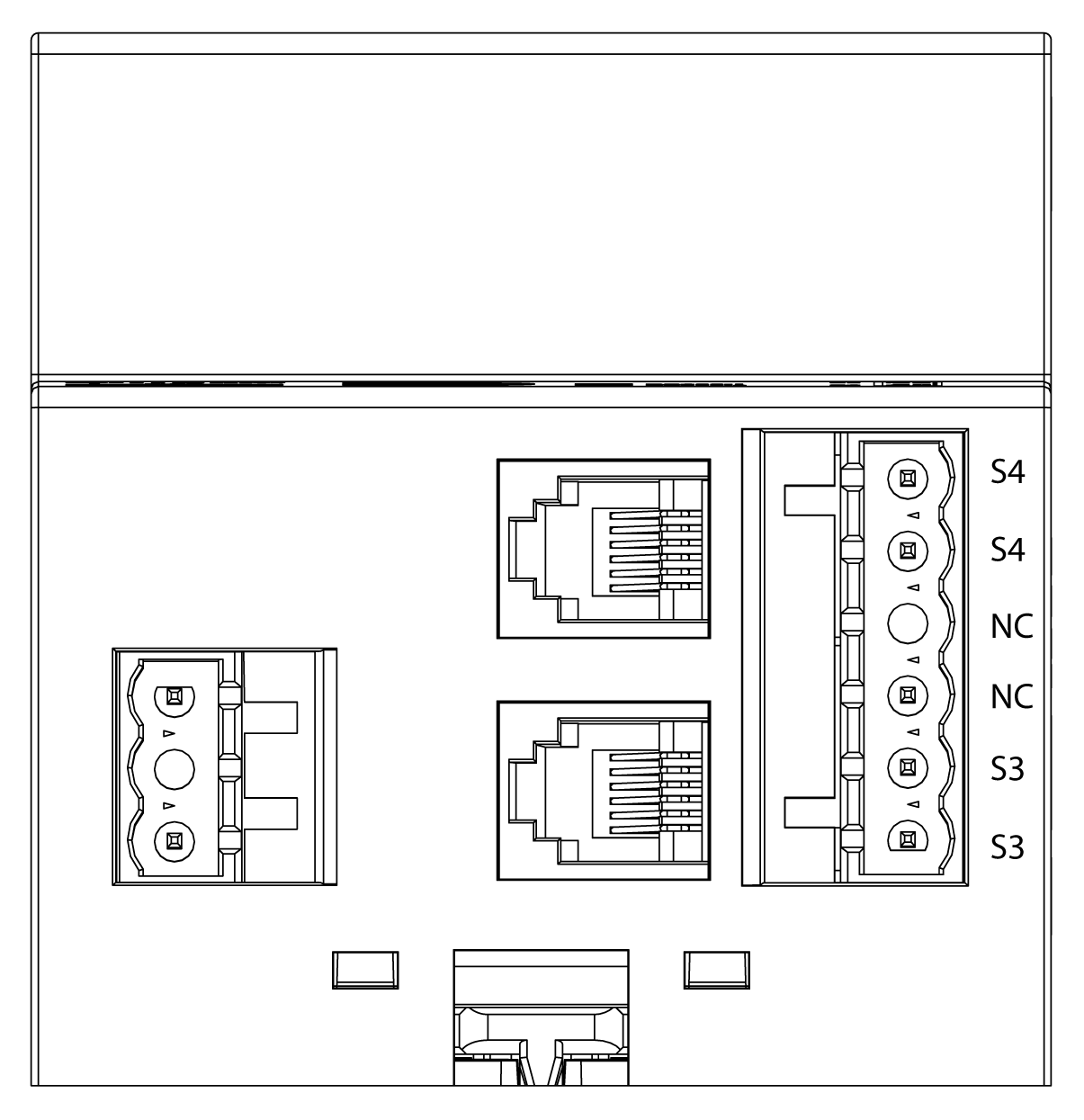

Anschlüsse Unterseite

Home 4 Anschlüsse.png

LABEL	BEZEICHNUNG	BESCHREIBUNG
E	PWR	Stromversorgung (230V/50Hz)
F	RS485-1	RS485 Port 1 (Modbus-RTU)
G	RS485-2	RS485 Port 2 (Modbus-RTU)
H	S3 und S4	Relais Schließer S3 und S4

Anschlussbelegungen

LABEL

BELEGUNG

E (PWR)

Pin 3	L - Außenleiter (230V/50Hz)
Pin 2	nicht belegt
Pin 1	N - Neutralleiter

F (RS485-1)

Pin 1	RS485 Busleitung B
Pin 2	Versorgung +12V
Pin 3	GND
Pin 4	Nicht belegt
Pin 5	Nicht belegt
Pin 6	RS485 Busleitung A

G (RS485-2)

Pin 1	RS485 Busleitung B
Pin 2	Nicht belegt
Pin 3	GND
Pin 4	Nicht belegt
Pin 5	Nicht belegt
Pin 6	RS485 Busleitung A

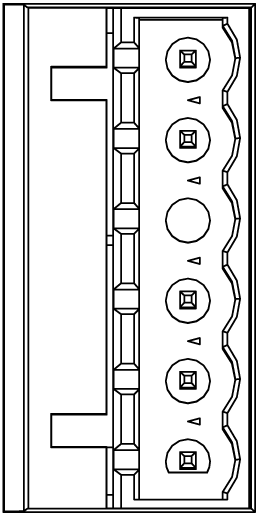

H (Relais 3 & 4)

Pin 1	S3
Pin 2	S3
Pin 3	nicht belegt
Pin 4	nicht genutzt
Pin 5	S4
Pin 6	S4

Adern an RS485-Kabel
