EMS Messdaten

Überblick

Die Ansicht EMS‑Messdaten in der Technikerrolle stellt das technische Pendant zur Messwertanalyse in der Kundenrolle dar. Sie ermöglicht die detaillierte Analyse von Mess‑ und Sensordaten eines Energiemanagementsystems (EMS) über frei definierbare Zeiträume hinweg.

Der Fokus liegt auf der technischen Auswertung einzelner Sensoren, Messreihen und Messgrößen, ergänzt durch flexible Filter‑ und Exportmöglichkeiten.

Zeitfenster und Zeitraumfilter

Zu Beginn der Auswertung wird ein Zeitfenster festgelegt, dessen Messdaten dargestellt werden sollen. Standardmäßig kann beispielsweise der Zeitraum der letzten 24 Stunden betrachtet werden.

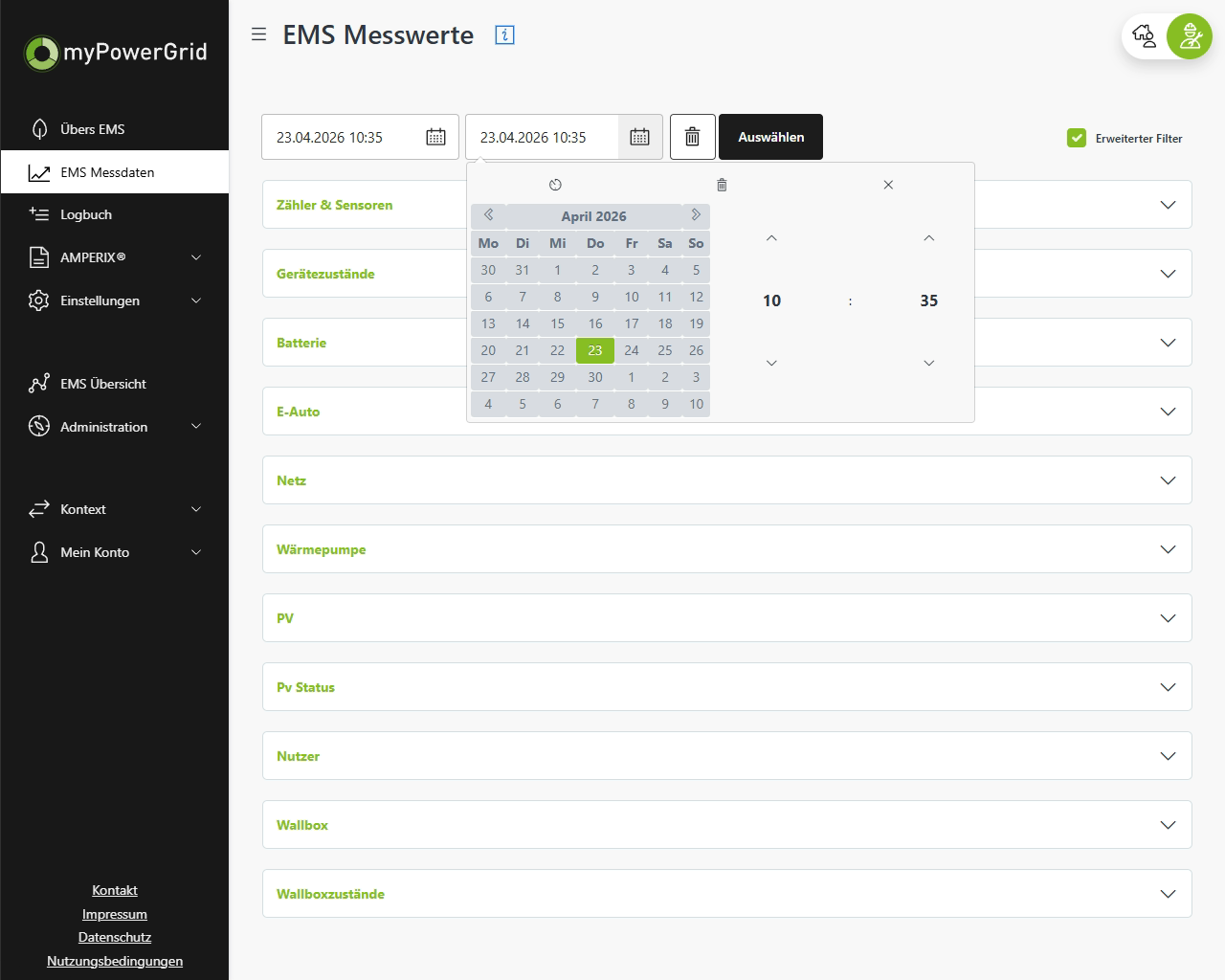

Das Zeitfenster kann über einen erweiterten Filter präzise eingegrenzt werden, indem Datum und Uhrzeit für einen Start‑ und Endzeitpunkt definiert werden. Über [Auswählen] wird der gewünschte Zeitraum übernommen und für die Auswertung angewendet.

Hinweis: Änderungen am Zeitfenster wirken sich unmittelbar auf alle dargestellten Messdaten und Diagramme aus.

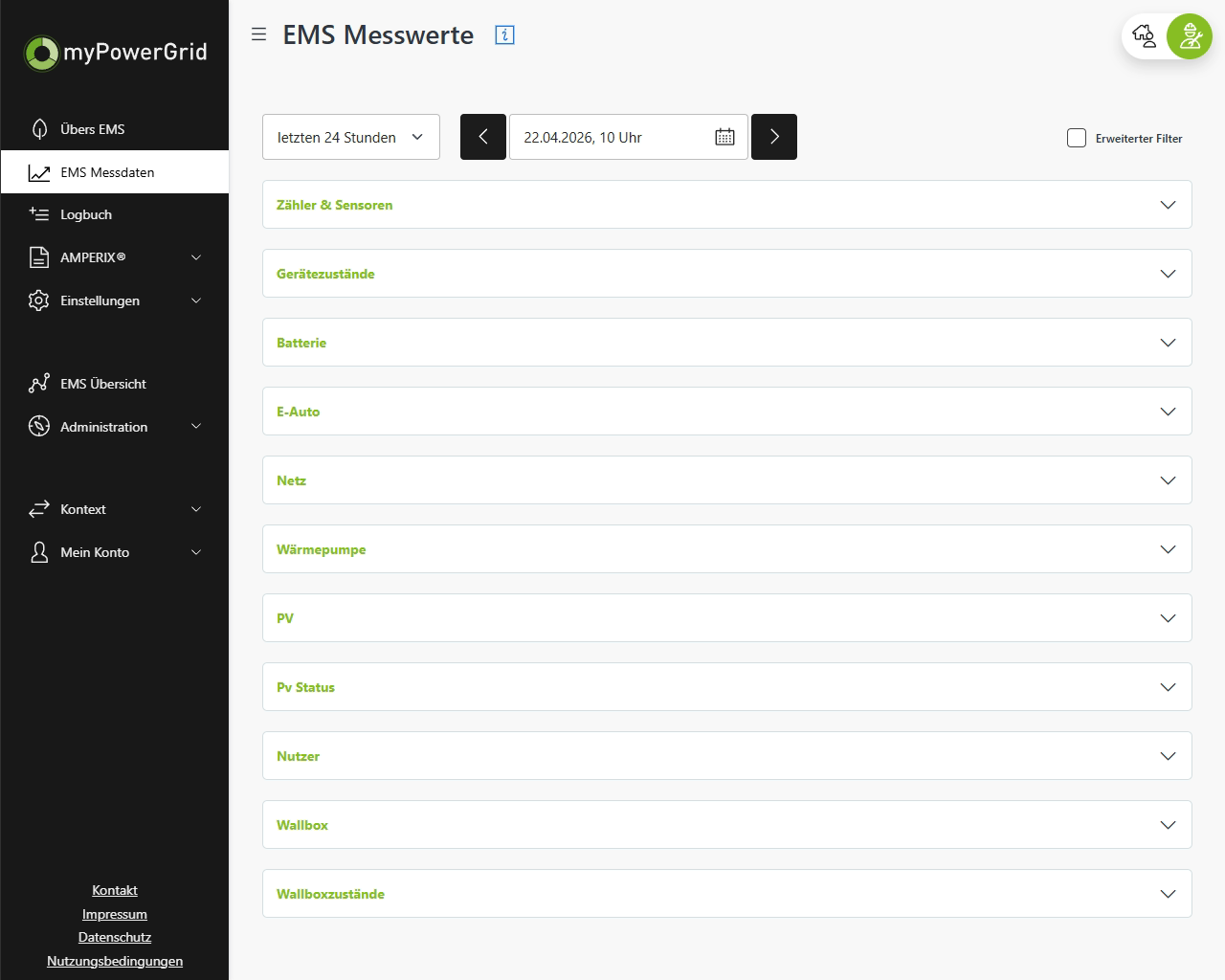

Zähler‑ und Sensorübersicht

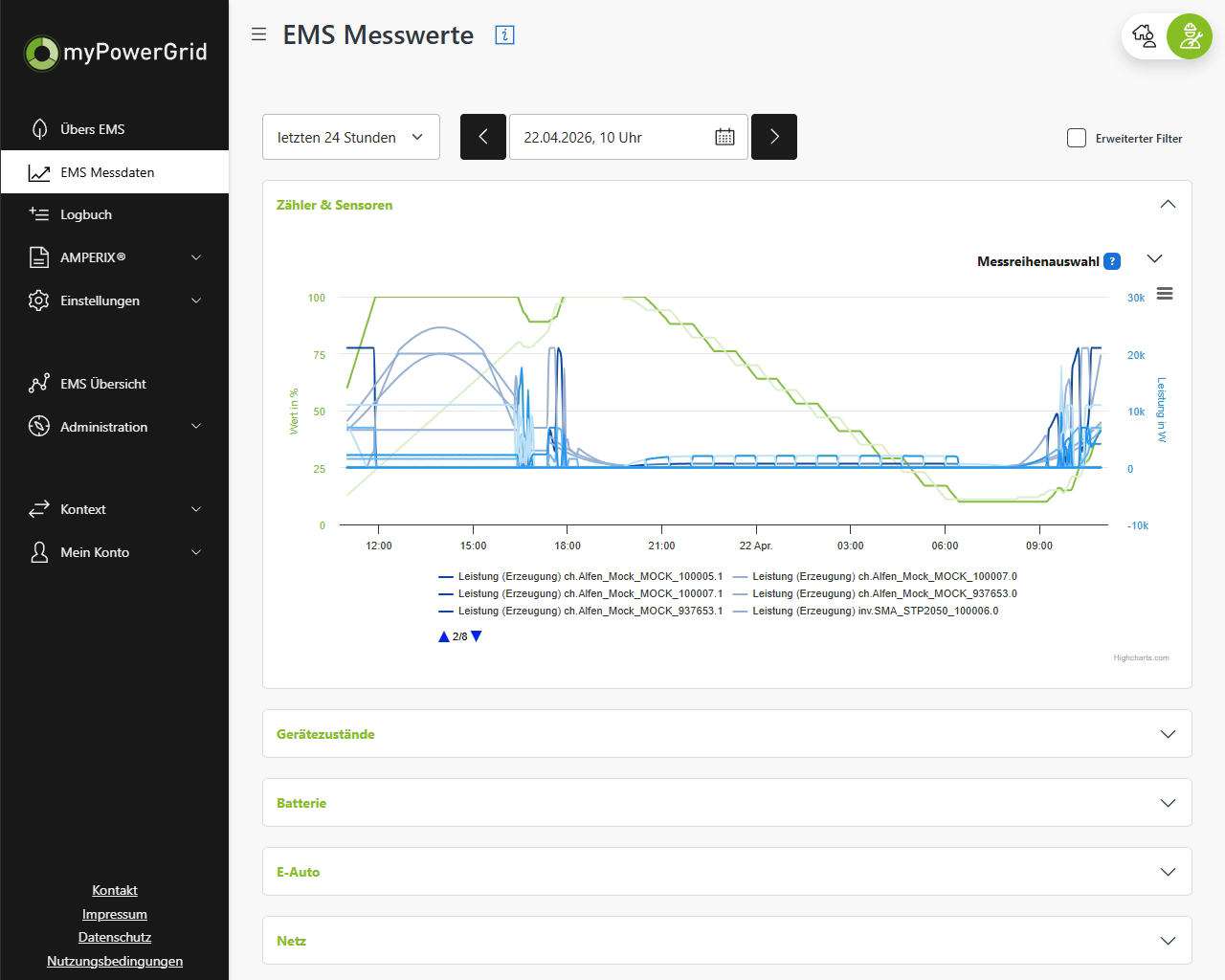

Im Bereich Zähler und Sensoren wird eine Übersicht aller im EMS verfügbaren Geräte‑Sensoren angezeigt. Die Messdaten werden standardmäßig in einem Liniendiagramm dargestellt.

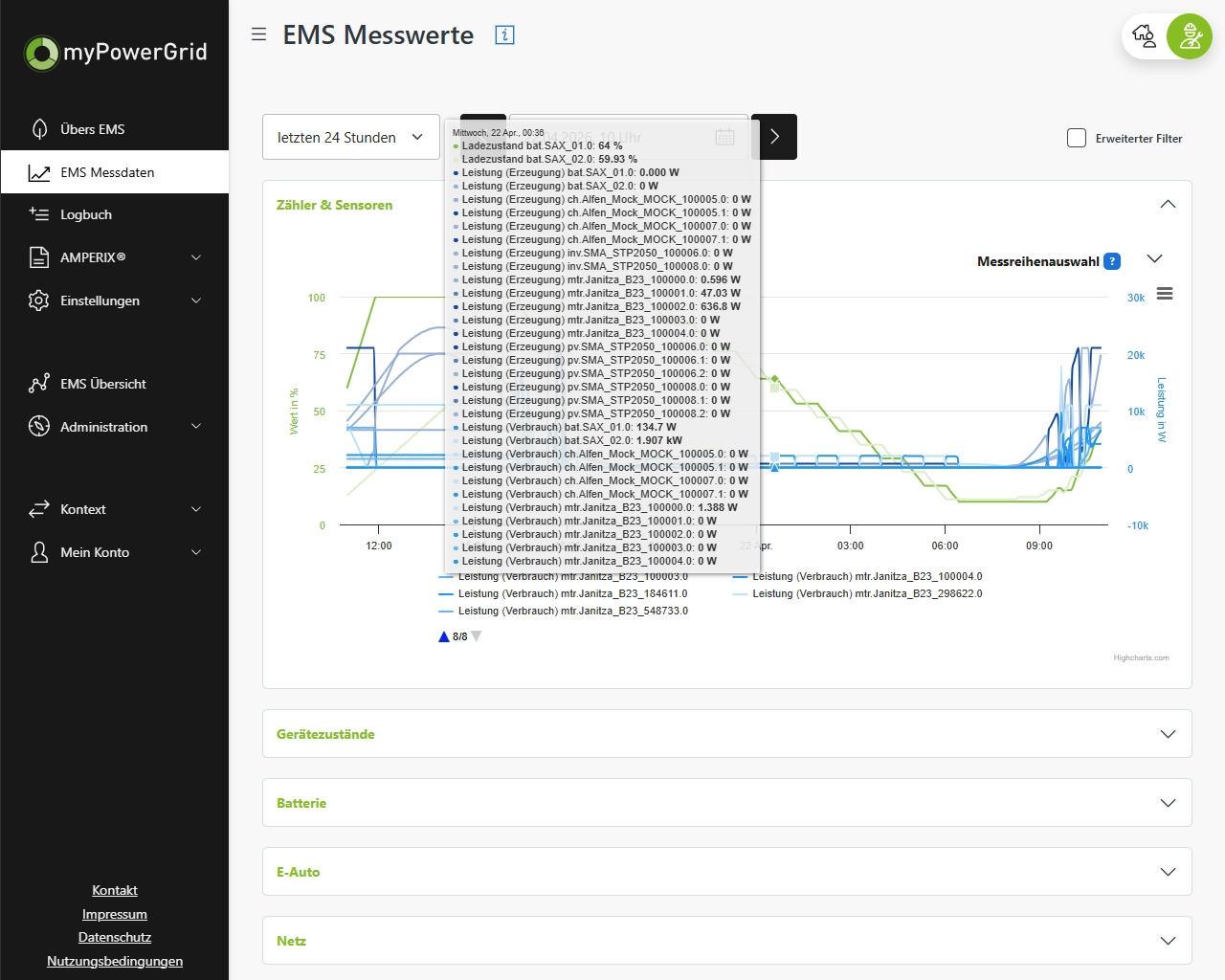

Durch Auswahl eines bestimmten Zeitpunkts im Diagramm können die Werte aller angezeigten Sensoren zu genau diesem Zeitpunkt eingesehen werden. Dies ermöglicht eine punktgenaue Analyse des Systemzustands.

Messreihenauswahl

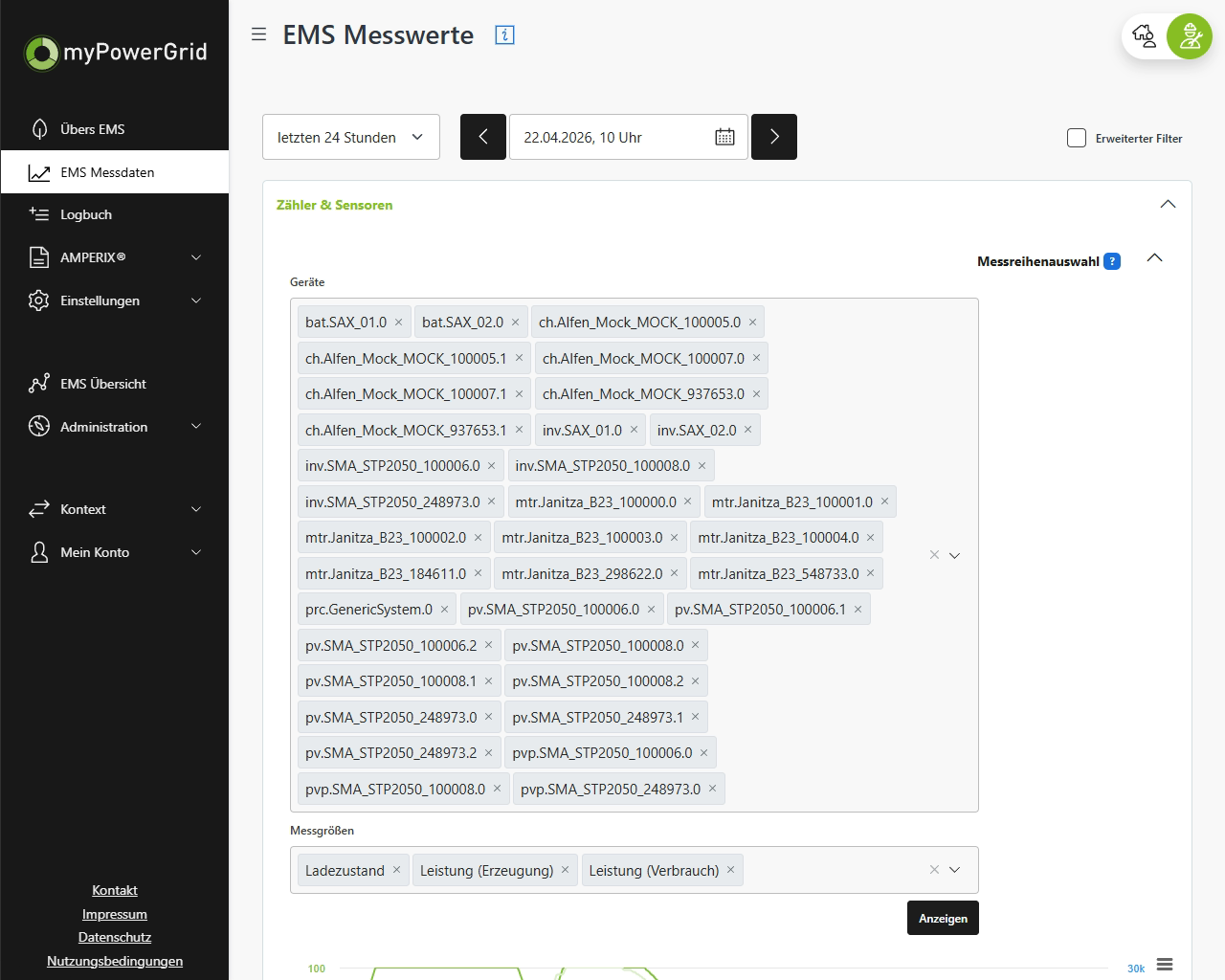

Über die Funktion Messreihenauswahl lassen sich einzelne Geräte gezielt ein‑ oder ausblenden. Dies erlaubt eine fokussierte Betrachtung relevanter Komponenten.

Nicht ausgewählte Geräte werden weder im Diagramm noch in der zugehörigen Legende angezeigt. Die Auswahl kann jederzeit angepasst und erneut angewendet werden.

Info: Die Messreihenauswahl beeinflusst ausschließlich die Darstellung und nicht die zugrunde liegenden Messdaten.

Messgrößen

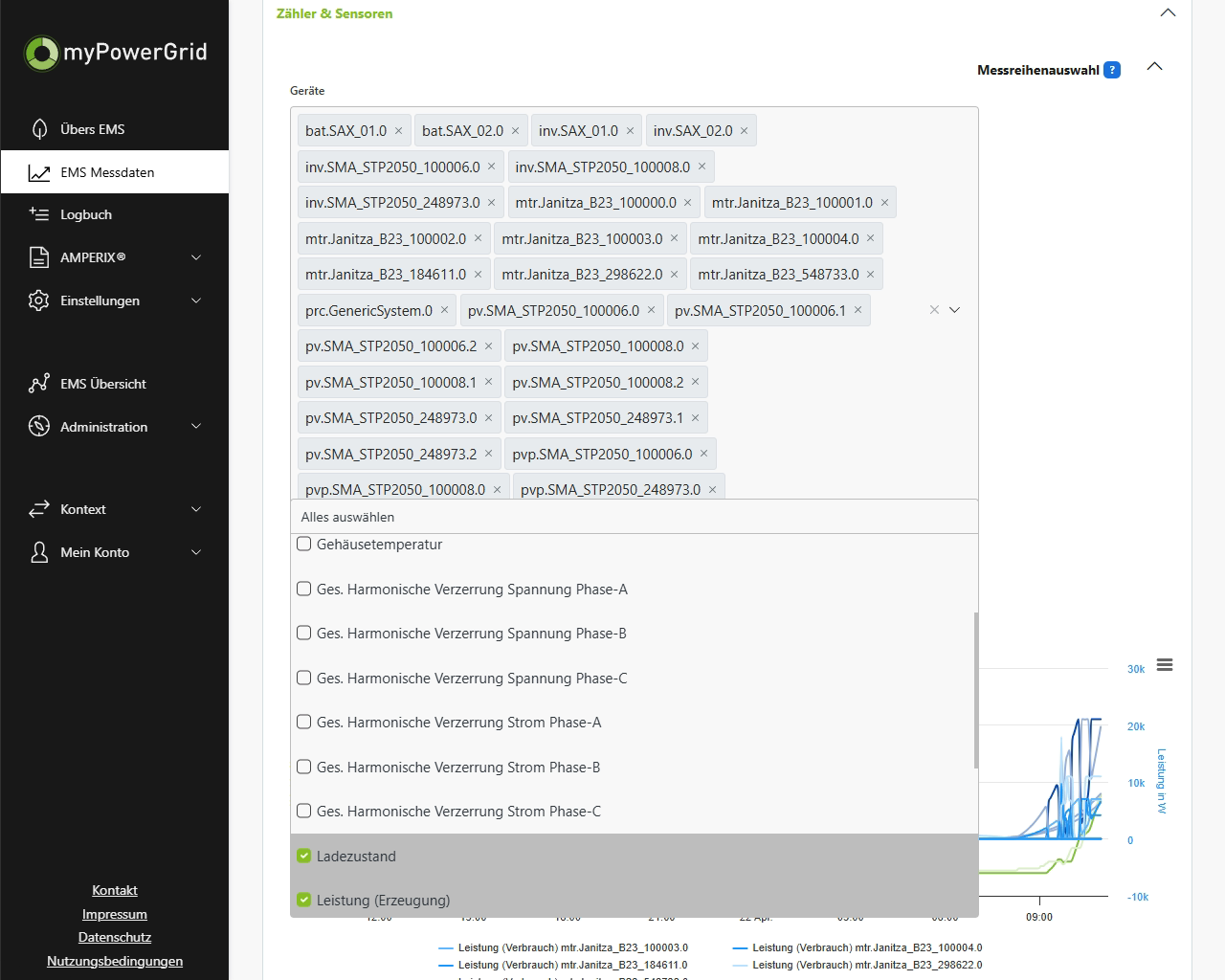

Zusätzlich zu den Standardmesswerten können unter Messgrößen weitere technische Kenngrößen eingeblendet werden. Die Auswahl ist dabei geräte‑ und sensorabhängig.

Ein Beispiel hierfür sind Leistungssetzpunkte, die insbesondere für die Analyse von Regel‑ und Steuerverhalten relevant sind. Über [Anzeigen] werden die gewählten Messgrößen in die Diagramme übernommen.

Strukturierte Datendarstellung nach Kontext

Weiter unten in der Ansicht werden die Messdaten nach ihrem fachlichen Kontext aufgeteilt dargestellt. So können beispielsweise ausschließlich Messwerte aus dem Bereich Batterie betrachtet werden.

Innerhalb dieses Kontextes lassen sich erneut einzelne Sensoren ein‑ oder ausblenden, etwa um bestimmte Batterien oder Messgrößen gezielt zu analysieren. Änderungen werden wiederum über [Anzeigen] übernommen.

Download von Diagrammen und Datensätzen

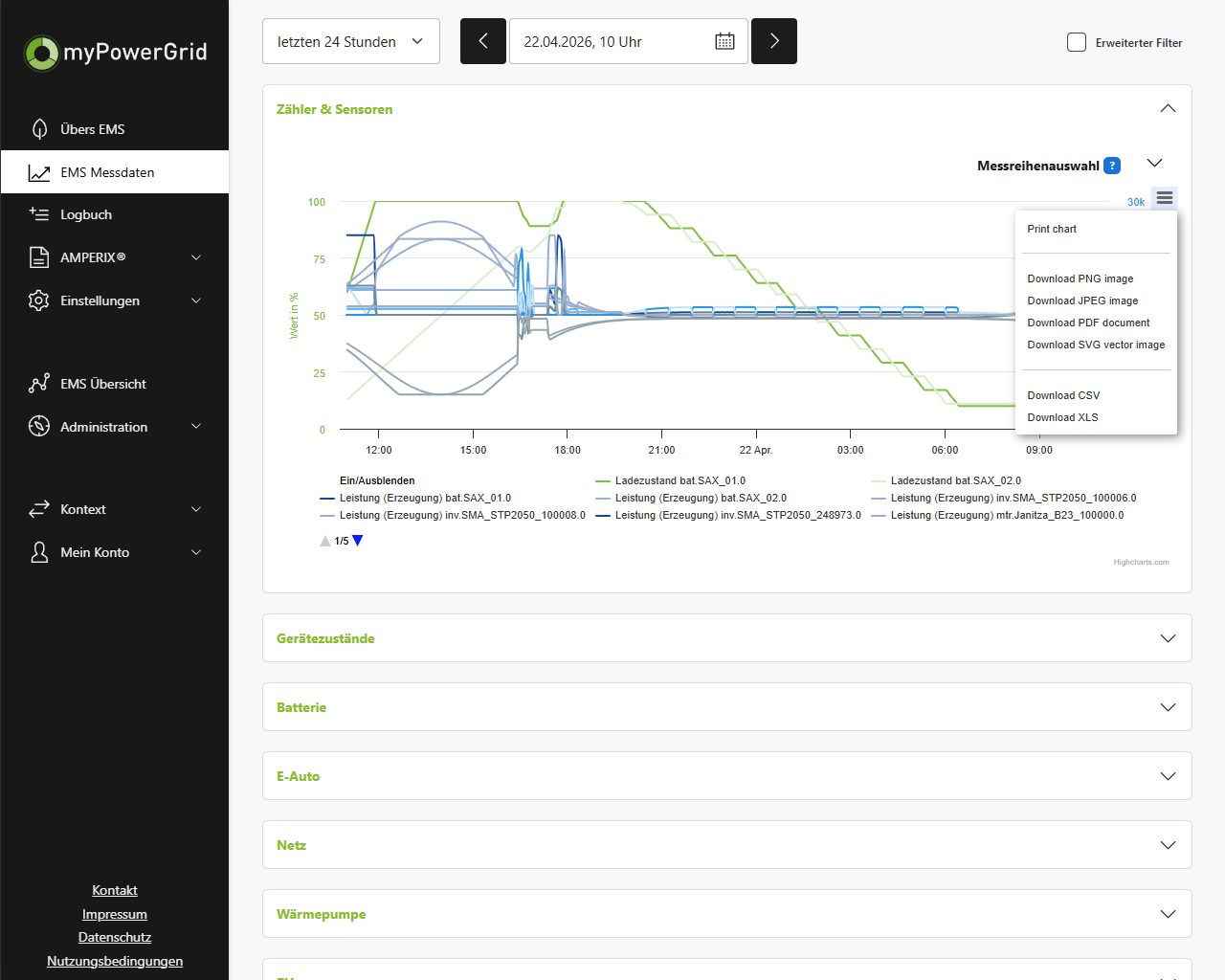

Die dargestellten Diagramme können über das Kontextmenü in verschiedenen Grafikformaten heruntergeladen werden. Unterstützt werden PNG, JPEG, PDF und SVG.

Darüber hinaus können auch die zugrunde liegenden Messdaten exportiert werden. Hierfür stehen Downloads als CSV‑Datei oder Excel‑Datei zur Verfügung, um weiterführende Analysen außerhalb von myPowerGrid zu ermöglichen.

Ziel der Ansicht

Die Ansicht EMS‑Messdaten dient der tiefgehenden technischen Analyse eines Energiemanagementsystems. Sie ermöglicht eine detaillierte, zeitlich präzise Auswertung von Sensor‑ und Messdaten und unterstützt Techniker bei Diagnose, Optimierung und Nachvollziehbarkeit systeminterner Prozesse.
