Zustand

Überblick

Die Ansicht Zustand in der Technikerrolle stellt die vom AMPERIX® übermittelten Telemetriedaten grafisch dar. Sie dient der technischen Analyse des aktuellen und historischen Systemzustands und basiert auf den regelmäßig empfangenen Heartbeat‑Daten des AMPERIX®.

Die Ansicht ist in der Technikerrolle über den Seitenpfad [AMPERIX® > Zustand] erreichbar.

Datenbasis der Zustandsanzeige

Die dargestellten Telemetriedaten beruhen auf den Heartbeat‑Nachrichten, die der AMPERIX® zyklisch an das EMS auf der Plattform übermittelt. Jeder Heartbeat enthält aktuelle Informationen zum technischen Zustand des Systems.

Diese Daten bilden die Grundlage für die grafische Darstellung von Ressourcen‑ und Systemauslastungen.

Übersicht der aktuellen Systemauslastung

Im oberen Bereich der Ansicht wird eine kompakte Übersicht über den aktuellen Ressourcenzustand des AMPERIX® angezeigt. Dazu zählen insbesondere die Auslastung des Arbeitsspeichers, der Massenspeicher sowie die CPU‑Auslastung.

Die Speicherauslastung wird sowohl absolut als auch relativ dargestellt, beispielsweise als belegter Arbeitsspeicher in Megabyte und prozentualer Auslastungswert. Die CPU‑Auslastung bezieht sich auf die durchschnittliche Auslastung innerhalb der letzten Minute vor dem jeweiligen Heartbeat.

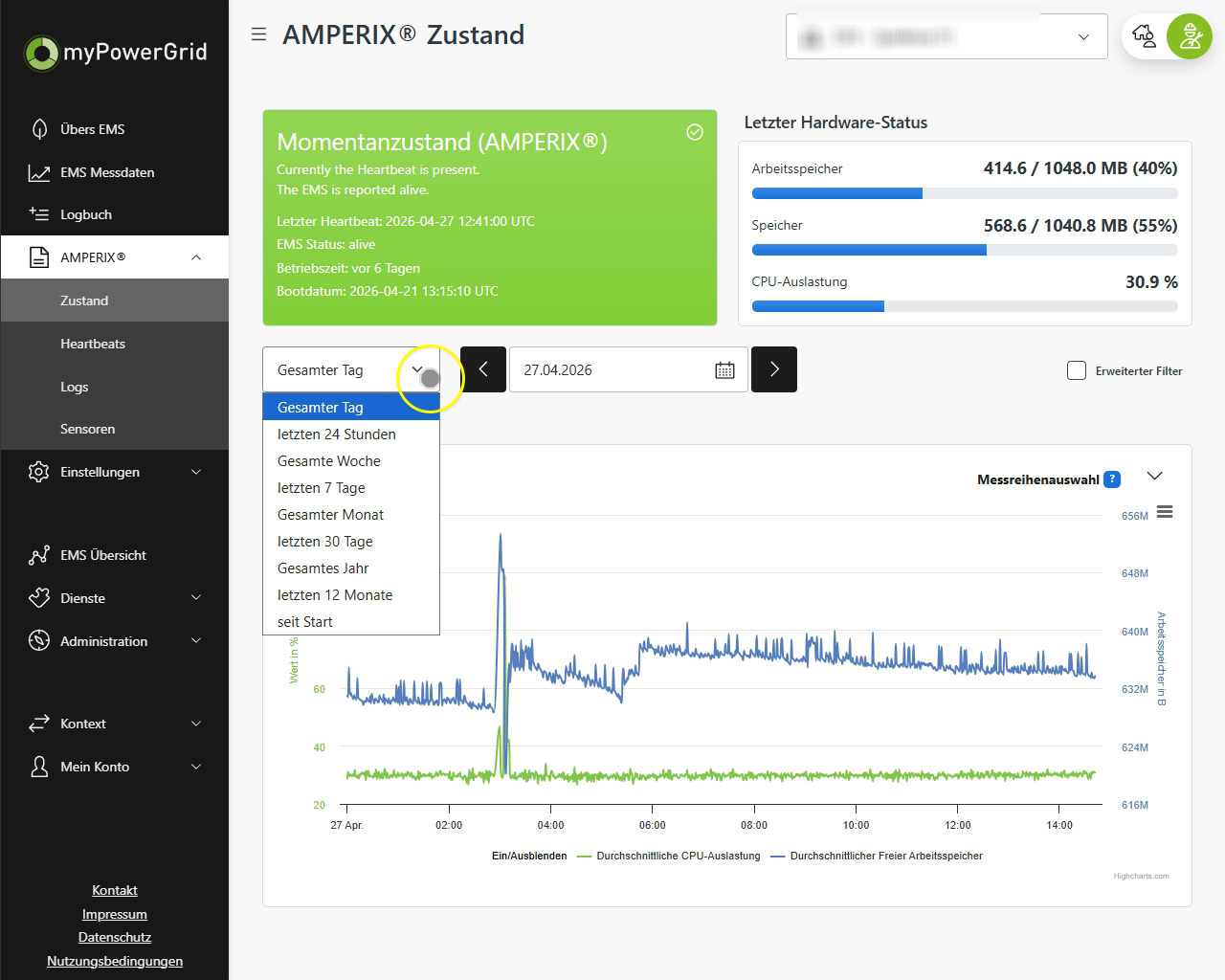

Zeitfenster der Anzeige

Unterhalb der Übersichtsindikatoren kann ein Zeitfenster für die Anzeige der Zustandsdaten festgelegt werden. Hierfür stehen vordefinierte Zeitbereiche zur Auswahl.

Alternativ kann über den Erweiterten Filter ein individueller Zeitraum definiert werden, indem ein genauer Start‑ und Endzeitpunkt angegeben wird. Nach der Auswahl werden ausschließlich die Zustandsdaten innerhalb dieses Zeitraums dargestellt.

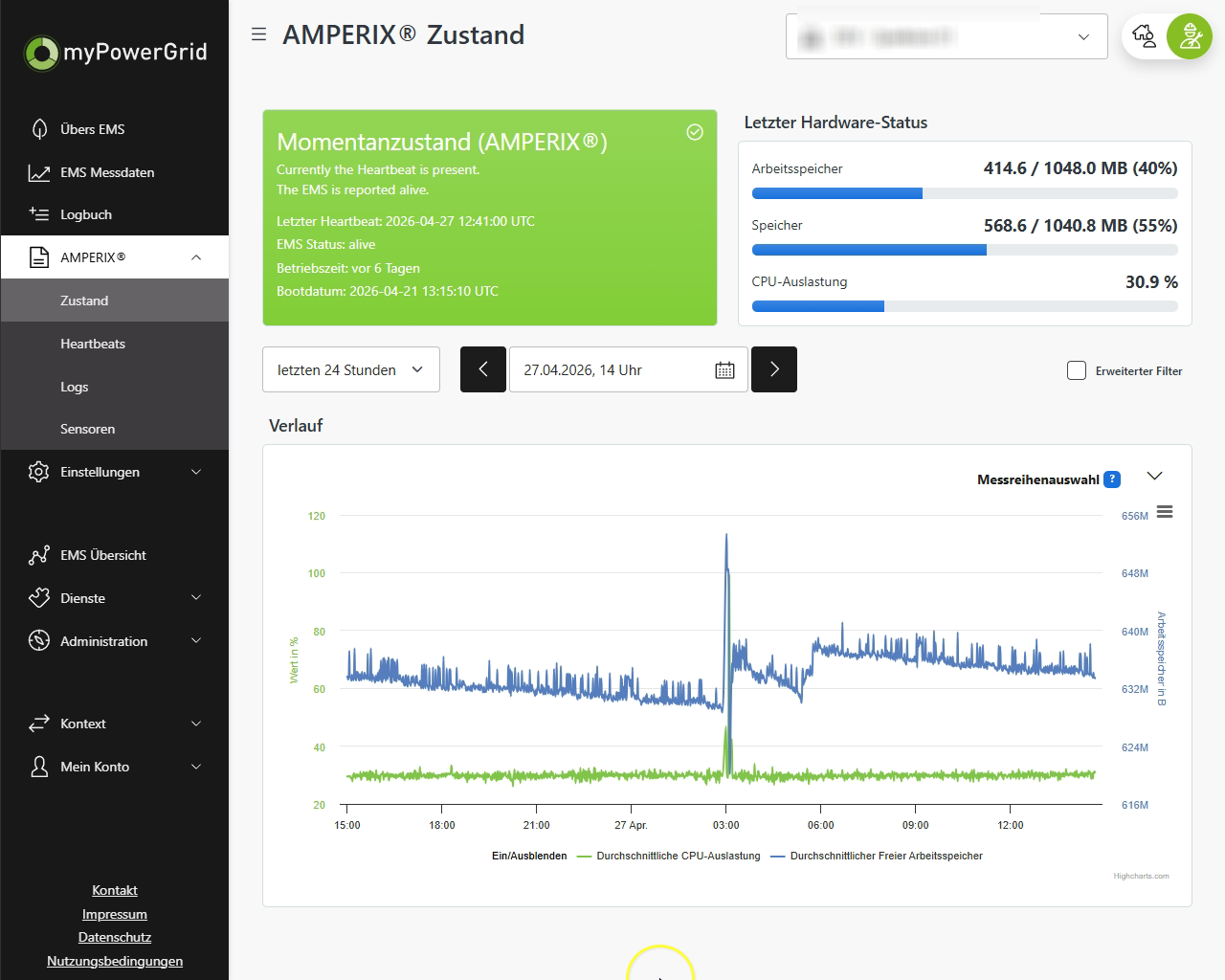

Grafische Darstellung der Messreihen

Die Zustandsdaten werden im unteren Bereich der Ansicht als Grafik dargestellt. Innerhalb dieser Grafik können einzelne Messreihen gezielt ausgewählt oder ausgeblendet werden.

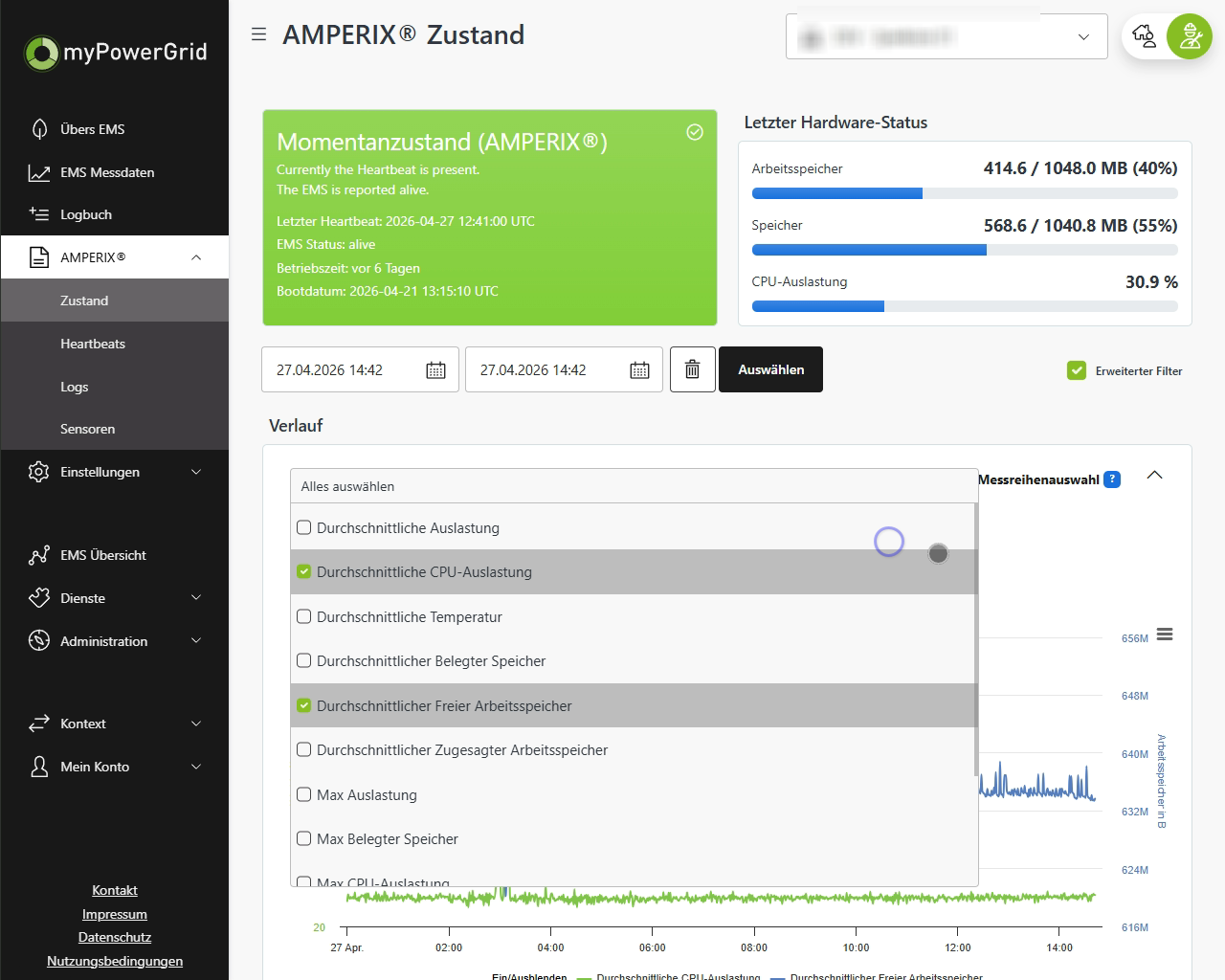

Über die Legende lassen sich bereits dargestellte Datenreihen ein‑ oder ausblenden, um die Übersicht zu verbessern. Zusätzlich können über die Messreihenauswahl weitere Telemetriedaten ergänzt werden.

Info: Über die Messreihenauswahl können zusätzliche Daten, beispielsweise die durchschnittliche Temperatur, zur bestehenden Grafik hinzugefügt werden.

Neue Messreihen werden nach Bestätigung über [Anzeigen] unmittelbar in die Grafik übernommen.

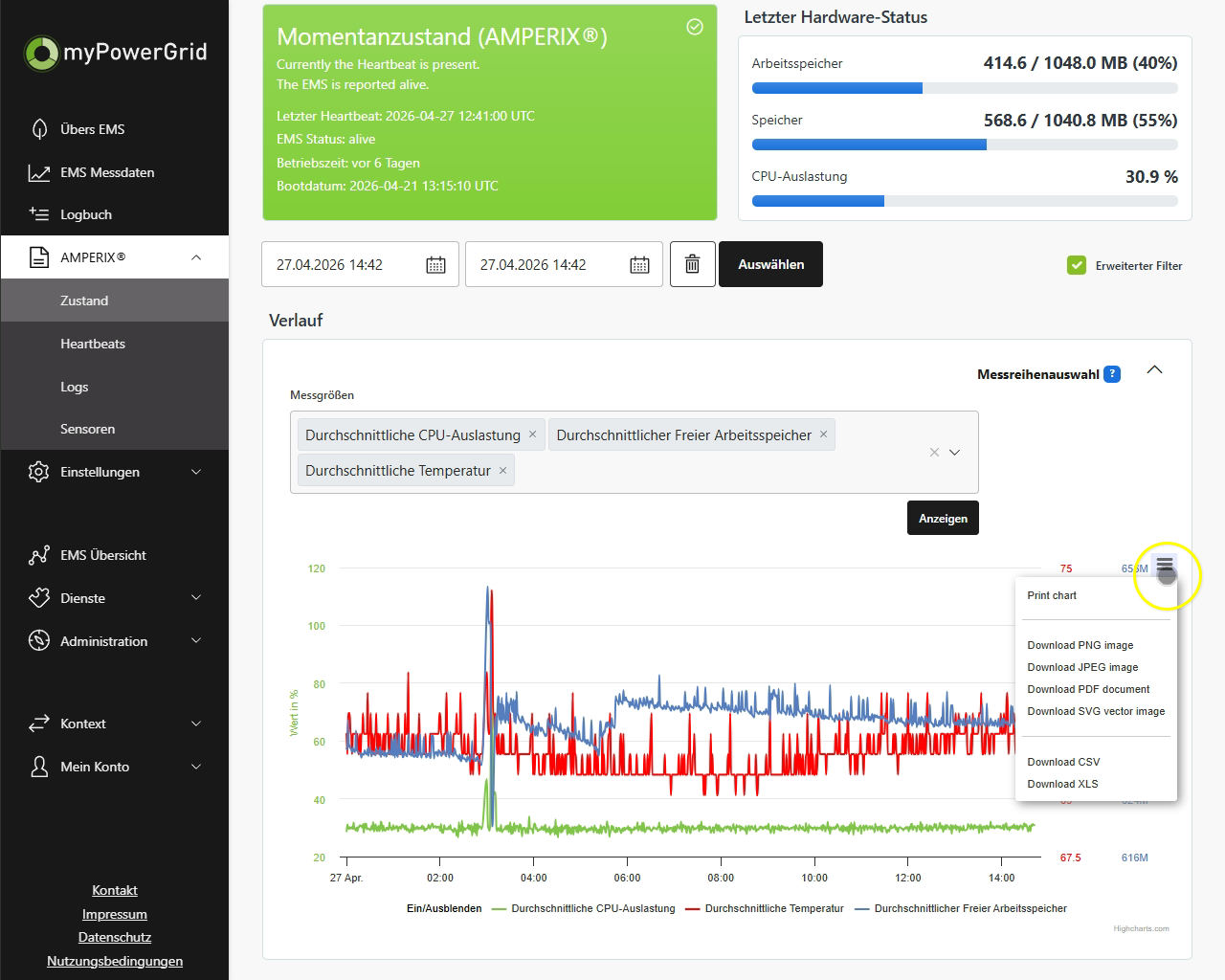

Export der Zustandsdaten

Die dargestellten Grafiken können über die Download‑Funktionen in verschiedenen Dateiformaten exportiert werden. Unterstützt werden unter anderem:

• PNG

• JPEG

• PDF

• SVG

Zusätzlich können die zugrunde liegenden Datenreihen als CSV‑Datei oder Excel‑Datei heruntergeladen werden, um eine weiterführende Analyse außerhalb von myPowerGrid zu ermöglichen.

Ziel der Ansicht

Die Ansicht Zustand dient der technischen Überwachung und Analyse des AMPERIX®. Sie ermöglicht eine detaillierte Betrachtung von Ressourcen‑ und Systemauslastungen über die Zeit hinweg und unterstützt Techniker bei Diagnose, Bewertung der Systemstabilität und Ursachenanalyse bei Auffälligkeiten.
