Montage

:warning:

Gefahr! Lebensgefährliche Spannung; Gefährdung von Leben und Gesundheit durch elektrischen Schlag.

  • Schließen Sie die Geräte im spannungsfreien Zustand an.

  • Sichern Sie die Anlage gegen Wiedereinschalten.

  • Versorgen Sie das 24-V-Netzteil erst im letzten Schritt mit 230-V-Netzspannung.


  1. Entnehmen Sie das 24-V-DC-Netzteil und den AMPERIX® Energiemanager aus der Verpackung

  2. Montieren Sie die beiden Geräte auf der Hutschiene. Montieren Sie sie ggf. nahe an den Zählern, die Sie mit optischen Leseköpfen auslesen möchten.

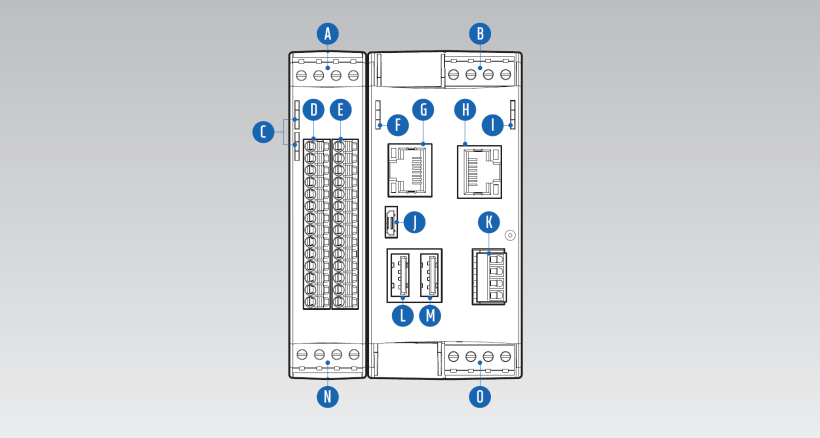

    Falls ein DIO-Modul genutzt wird, positionieren Sie das DIO-Modul links vom AMPERIX® B4 wie oben abgebildet und verbinden Sie beide an ihrer Oberseite über den mitgelieferten Pi-Bridge Stecker (Daten-Brücke)

  1. Schließen Sie jetzt die Energieanlagen (Wechselrichter, Zähler, etc.) an den AMPERIX® Energiemanager an. Folgen Sie hierzu den Anweisungen unter Anschluss von Geräten

  2. Schließen Sie ein Netzwerkkabel mit Verbindung zum Internet Router am LAN-Port 1 (Anschluss G) des AMPERIX® Energiemanagers an

  3. Verbinden Sie den AMPERIX® Energiemanager und ggf. den DIO jeweils an Stecker X4 (Anschluss D und Anschluss N) mit der 24-V-DC-Spannung aus dem mitgelieferten Netzteil. Achten Sie auf die richtige Polarität!

  4. Verbinden Sie das Netzteil mit 230-V-Spannung, bevorzugt über eine eigene Sicherung

  5. An dieser Stelle können Sie auch mit dem Punkt „Geräte anschließen“ fortfahren

  6. Schalten Sie die Versorgungsspannung zu

  7. Warten Sie den Bootvorgang ab
