GPIO-Konfiguration

GPIOs sind General Purpose Inputs Outputs. Sie können als Eingänge verschiedener Schaltkontakte z.B. von Schützen oder zum Öffnen und Schließen von Relais genutzt werden. Konfigurieren Sie die vorhandenen Inputs und Outputs des AMPERIX® Energiemanagers, die Sie nutzen möchten.

Der AMPERIX® H4 besitzt zwei isolierte Eingänge (I1 und I2) und drei nicht-isolierte Eingänge (I3 bis I5). Er besitzt außerdem vier schaltbare Relais (S1 bis S4) als Ausgänge.

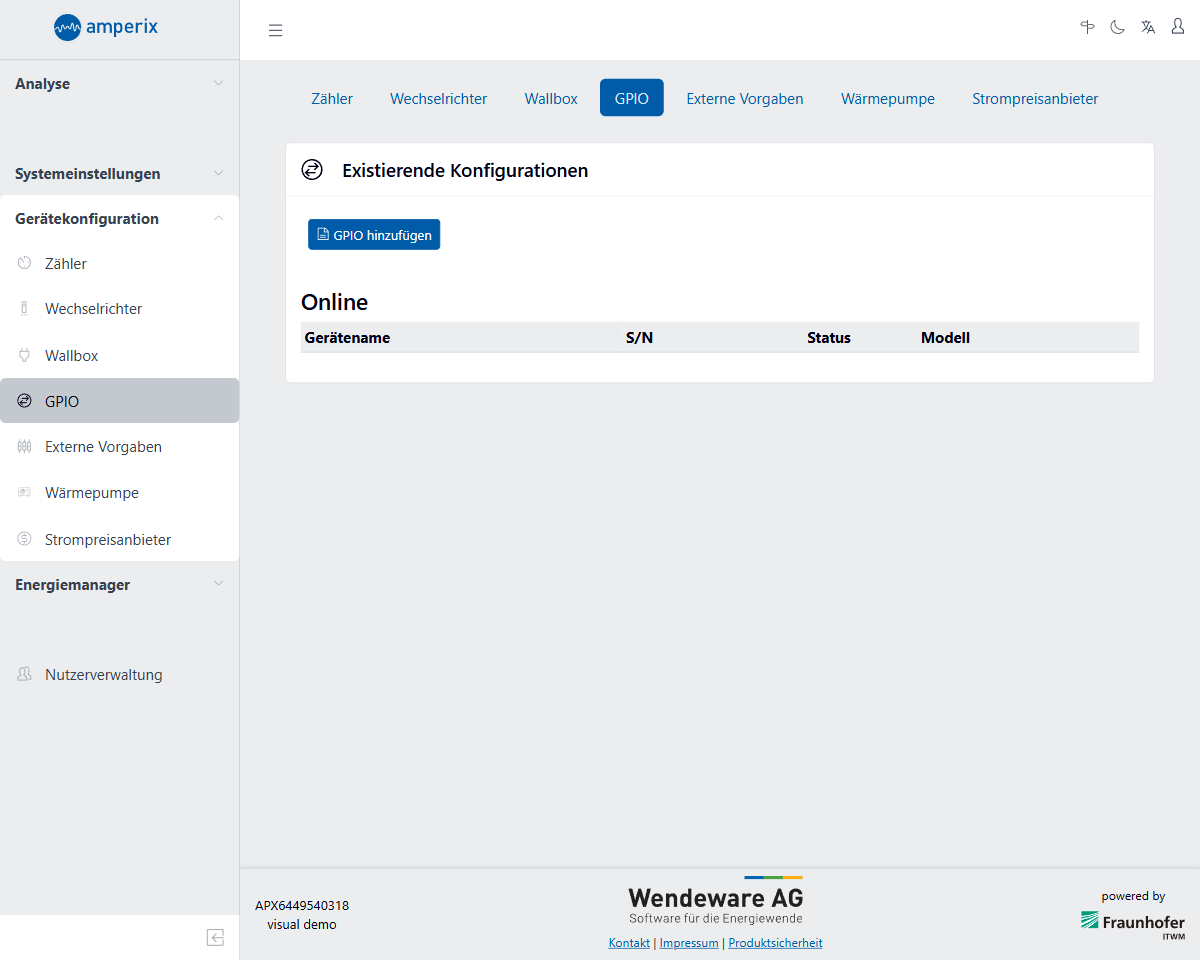

Um einen neuen Input oder Output hinzuzufügen, rufen Sie die GPIO-Übersicht unter [Gerätekonfiguration > GPIO] auf und wählen Sie [GPIO hinzufügen]:
Wählen Sie den verwendeten Typ (z.B. Generic GPIO Output Amperix Output) aus der Auswahlliste:

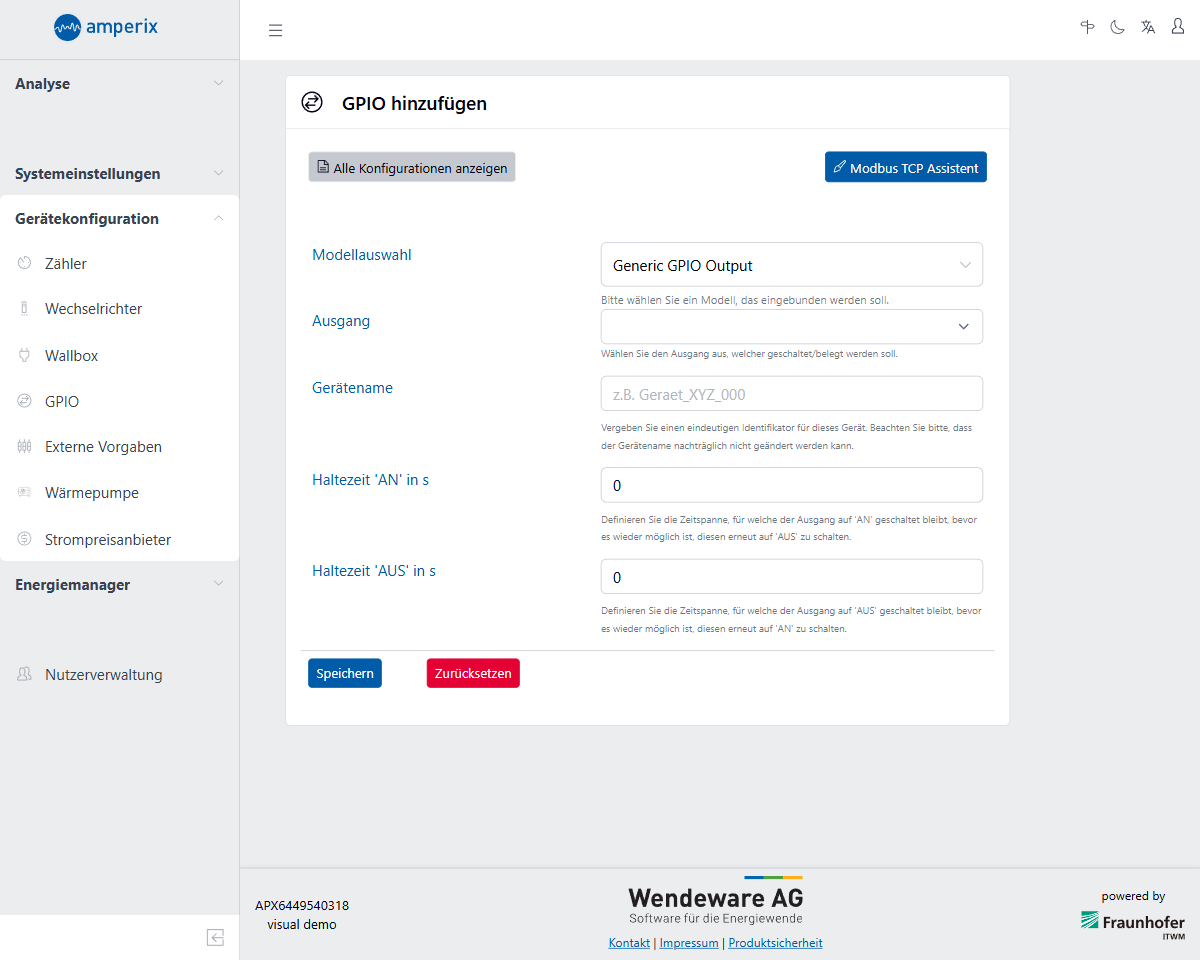

Wenn Sie einen Output hinzufügen, finden Sie hier folgende Eingabefelder:

Bezeichnung	Zweck
Haltezeit 'AUS' in s	Zeitspanne in Sekunden, für welche der Ausgang auf 'AUS' geschaltet bleibt, bevor es wieder möglich ist, diesen erneut auf 'AN' zu schalten.
Ausgang	Hier wird der zu verwendende Ausgang gewählt, z.B. “S1 RELAY”.
Gerätename	GPIOs benötigen die manuelle Eingabe eines eindeutig identifizierbaren Namens, z.B. “Output_1”.
Haltezeit 'AN' in s	Zeitspanne in Sekunden, für welche der Ausgang auf 'AN' geschaltet bleibt, bevor es wieder möglich ist, diesen erneut auf 'AUS' zu schalten.

Wenn Sie einen Input hinzufügen, finden Sie hier die folgenden Eingabefelder:

Bezeichnung	Zweck
Gerätename	GPIOs benötigen die manuelle Eingabe eines eindeutig identifizierbaren Namens, z.B. “Input_1”.
Ausgang	Hier wird der zu verwendende Eingang gewählt, z.B. “I1 BINARY”.

Haben Sie alle Eingaben wie gewünscht vorgenommen und noch einmal geprüft, klicken Sie auf [Speichern]. Zunächst wird der neu konfigurierte GPIO als “Offline” angezeigt. Sobald sich der Geräte-Treiber des AMPERIX® erfolgreich mit dem GPIO verbinden konnte, wird dieser als “Online” angezeigt und kann nun z.B. in einer Energiedienstleistungs-Strategie verwendet werden.
Fügen Sie im Anschluss alle weiteren benötigten GPIO auf dieselbe Weise hinzu.
