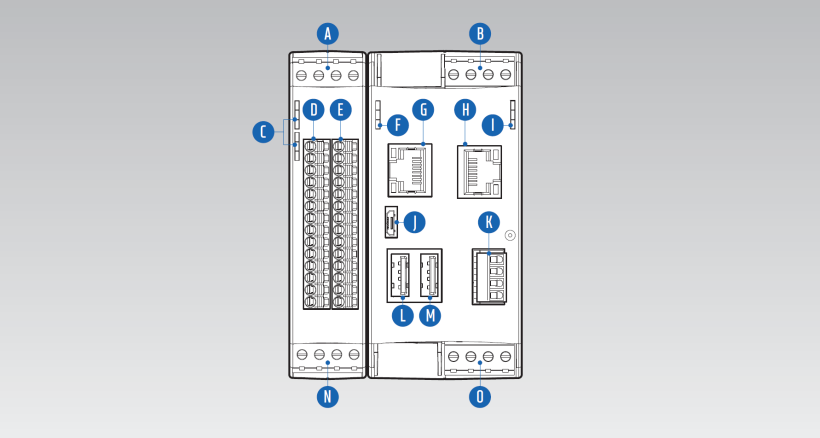

Anschlüsse und Aufbau

A

X2 DIO

Klemmen X2 DIO (optional)

B

X2 B4

Klemmen X2 AMPERIX® B4

C

LED DIO

LED-Anzeigen DIO (optional)

D

O2/I2

Digitale Ausgänge/Digitale Eingänge (optional)

E

O1/I1

Digitale Ausgänge/Digitale Eingänge (optional)

F

LED B4 1

LED-Anzeigen AMPERIX® B4 – 1

G

LAN A

Anschluss für LAN 1

H

LAN B

Anschluss für LAN 2

I

LED B4 2

LED-Anzeigen AMPERIX® B4 – 2

J

Mikro-USB

K

RS485

L

USB

USB-A-Anschluss

M

USB

USB-A-Anschluss

N

X4 DIO

Spannungsversorgung 24 V (optional)

O

X4 B4

Spannungsversorgung 24 V AMPERIX® B4
