Montage
Gefahr! Lebensgefährliche Spannung; Gefährdung von Leben und Gesundheit durch elektrischen Schlag.
Schließen Sie die Geräte im spannungsfreien Zustand an.
Sichern Sie die Anlage gegen Wiedereinschalten.
Versorgen Sie das 24-V-Netzteil erst im letzten Schritt mit 230-V-Netzspannung.
Entnehmen Sie das 24-V-DC-Netzteil und den AMPERIX® Energiemanager aus der Verpackung
Montieren Sie die beiden Geräte auf der Hutschiene. Montieren Sie sie ggf. nahe an den Zählern, die Sie mit optischen Leseköpfen auslesen möchten.

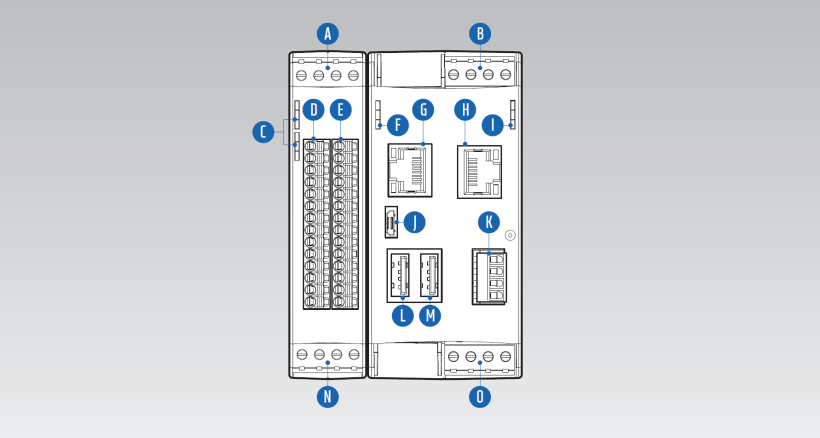

Falls ein DIO-Modul genutzt wird, positionieren Sie das DIO-Modul links vom AMPERIX® B4 wie oben abgebildet und verbinden Sie beide an ihrer Oberseite über den mitgelieferten Pi-Bridge Stecker (Daten-Brücke)
Schließen Sie jetzt die Energieanlagen (Wechselrichter, Zähler, etc.) an den AMPERIX® Energiemanager an. Folgen Sie hierzu den Anweisungen unter Anschluss von Geräten
Schließen Sie ein Netzwerkkabel mit Verbindung zum Internet Router am LAN-Port 1 (Anschluss G) des AMPERIX® Energiemanagers an
Verbinden Sie den AMPERIX® Energiemanager und ggf. den DIO jeweils an Stecker X4 (Anschluss D und Anschluss N) mit der 24-V-DC-Spannung aus dem mitgelieferten Netzteil. Achten Sie auf die richtige Polarität!
Verbinden Sie das Netzteil mit 230-V-Spannung, bevorzugt über eine eigene Sicherung
An dieser Stelle können Sie auch mit dem Punkt „Geräte anschließen“ fortfahren
Schalten Sie die Versorgungsspannung zu
Warten Sie den Bootvorgang ab
