Messwertanalyse

Überblick

Die Ansicht „Kundenrolle – Messwertanalyse“ ermöglicht in der Kundenrolle die detaillierte Auswertung der aufgenommenen Leistungswerte gesteuerter und gelesener Geräte. Sie stellt reale Messdaten über einen frei wählbaren Zeitraum dar und unterstützt eine zeitlich hochaufgelöste Analyse des Geräteverhaltens innerhalb der Anlage.

Hinweis: In der Messwertanalyse werden ausschließlich tatsächlich erfasste Mess‑ und Leistungswerte angezeigt. Es handelt sich weder um berechnete Kennzahlen noch um Prognosedaten.

Zeitraumauswahl

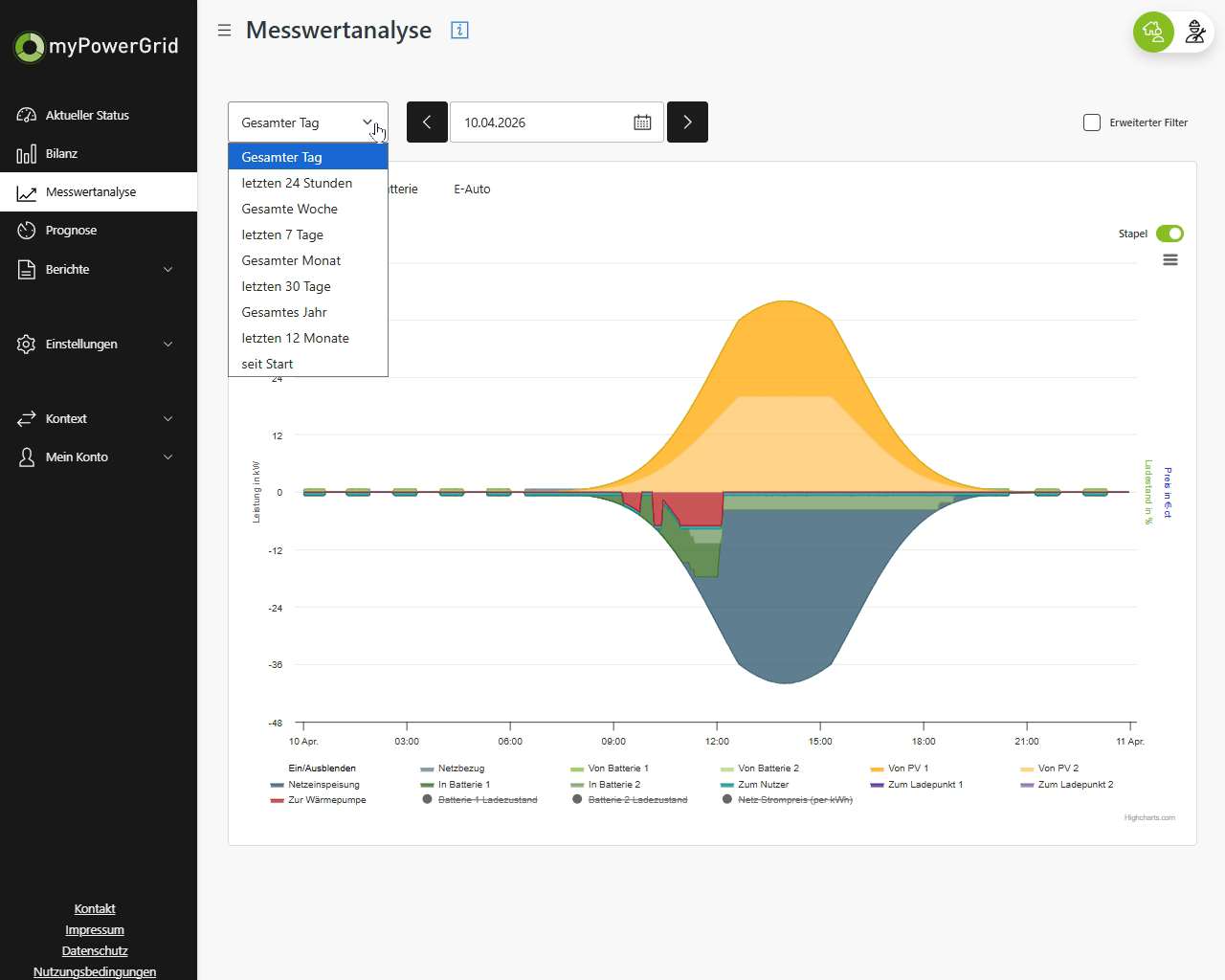

Im oberen Bereich der Ansicht kann der auszuwertende Zeitraum festgelegt werden. Zusätzlich lässt sich der Startpunkt des Zeitraums bestimmen, um gezielt genau die Daten darzustellen, die betrachtet werden sollen. Die Auswahl wirkt sich unmittelbar auf alle angezeigten Inhalte der Messwertanalyse aus.

Zoomen und Detailbetrachtung

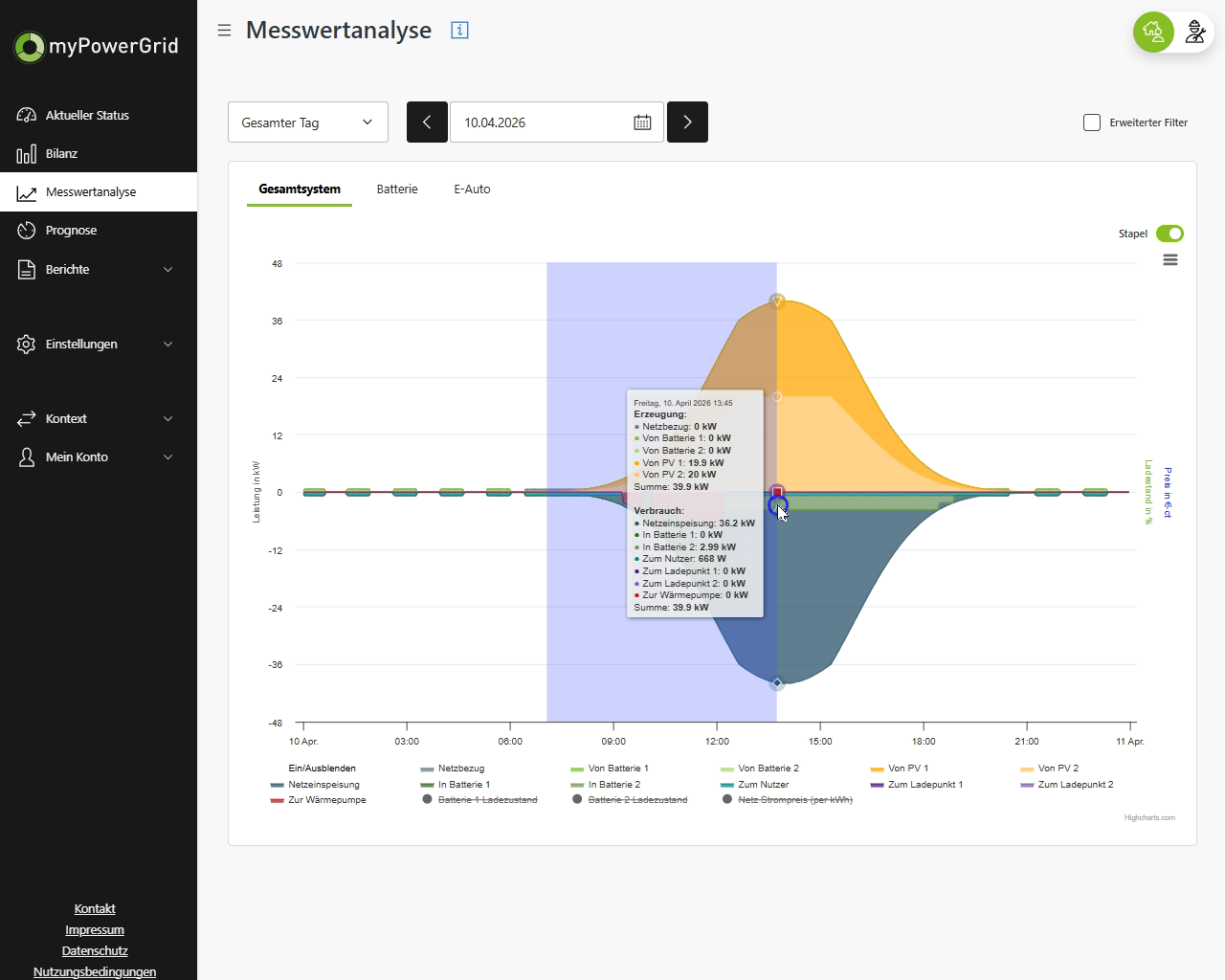

Um einen bestimmten Abschnitt genauer zu analysieren, kann ein gewünschter Bereich direkt in der grafischen Darstellung markiert werden. Dazu wird der Anfang des Bereichs mit gedrückter Maustaste ausgewählt und bis zum gewünschten Endpunkt gezogen. Nach dem Loslassen wird der markierte Bereich automatisch vergrößert dargestellt.

Info: In der mobilen App steht diese Funktion in Form einer Pinch‑Geste zur Verfügung.

Grafische Darstellung der Messwerte

Die Messwerte werden standardmäßig als Flächen‑ bzw. Stapeldarstellung visualisiert. Diese zeigt den zeitlichen Verlauf der Leistungswerte über den gesamten gewählten Zeitraum und macht das Zusammenspiel mehrerer Geräte gut nachvollziehbar.

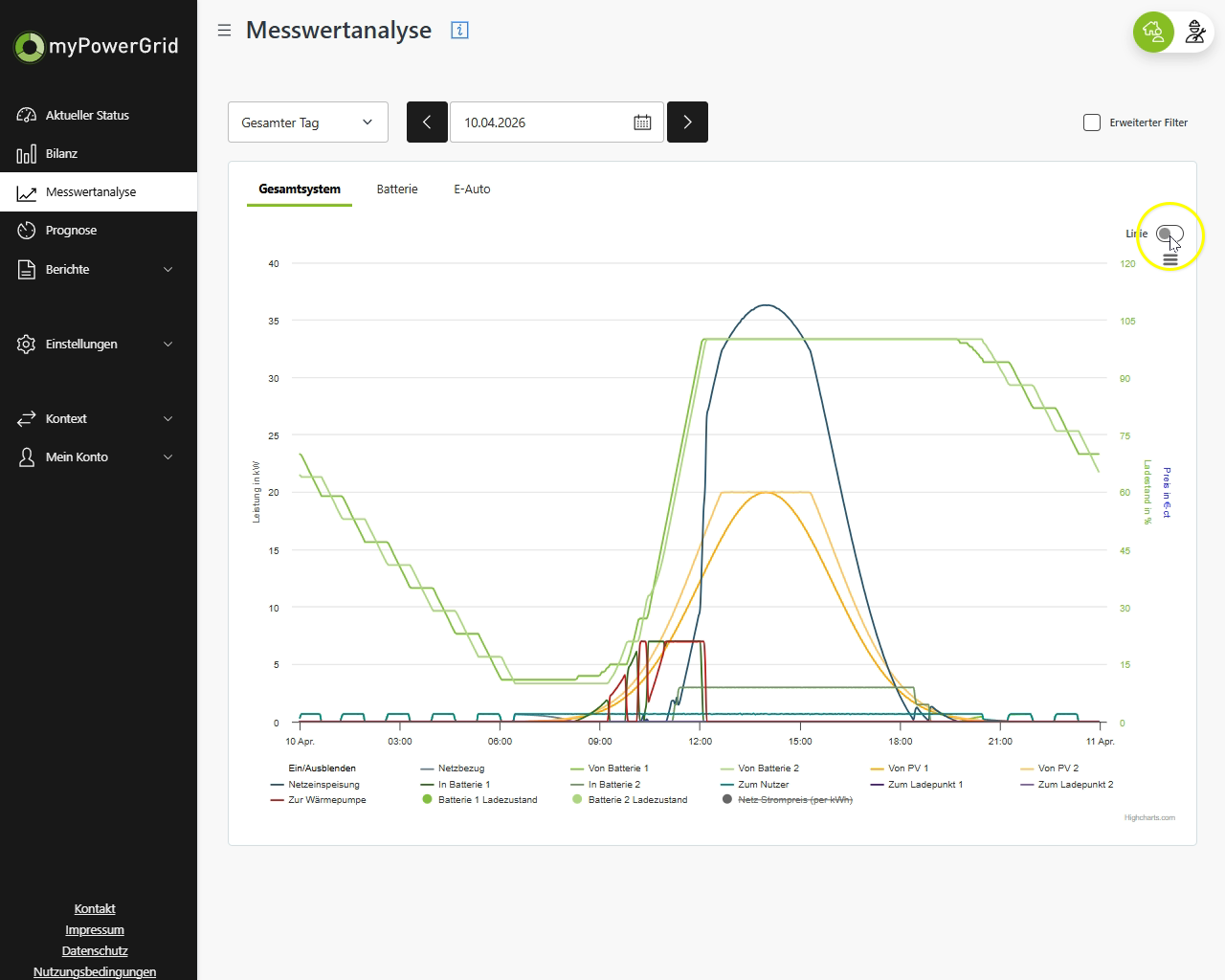

Alternativ kann die Darstellung auf ein Liniendiagramm umgestellt werden, wenn einzelne Kurven getrennt und übersichtlicher betrachtet werden sollen.

Tabellarische Detailinformationen

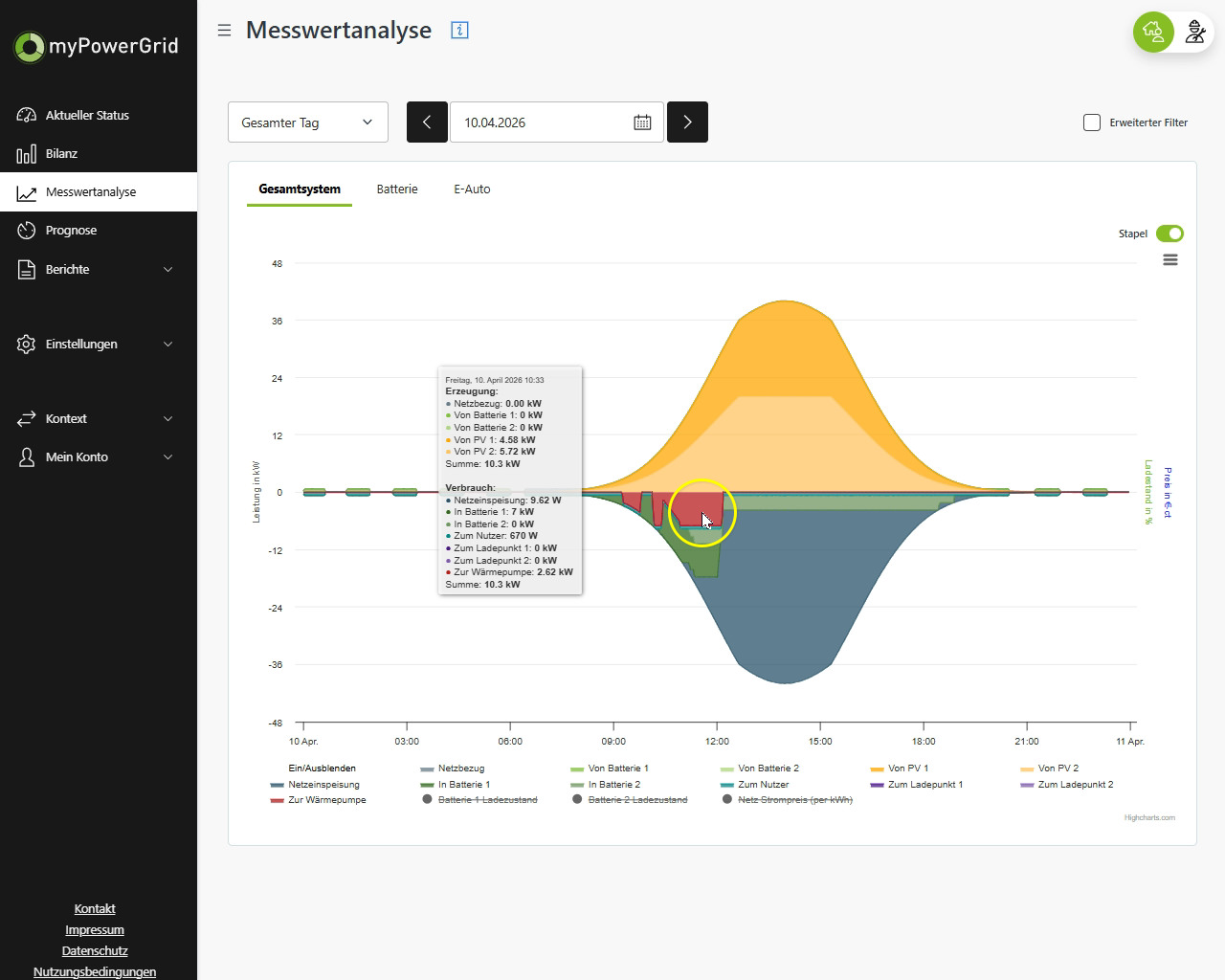

Ergänzend zur grafischen Visualisierung wird eine Tabelle angezeigt, die sich auf den aktuell ausgewählten Datenpunkt bezieht. In dieser Tabelle ist ersichtlich:

• welches Gerät dem jeweiligen Messwert zugeordnet ist,

• ob das Gerät als Erzeuger oder Verbraucher klassifiziert ist,

• und wie hoch die gemessene Leistung zu diesem Zeitpunkt war.

Die Kombination aus Diagramm und Tabelle ermöglicht eine präzise Zuordnung einzelner Kurvenverläufe zu konkreten Geräten.

Analyse typischer Tagesverläufe

Anhand des zeitlichen Verlaufs lassen sich typische Situationen nachvollziehen. Beispielsweise wird sichtbar, wie mit zunehmender Sonneneinstrahlung die PV‑Leistung ansteigt und wie Verbraucher wie Wärmepumpen oder Batteriespeicher verfügbare Überschüsse nutzen. Dadurch wird nachvollziehbar, wie sich einzelne Geräte im Tagesverlauf und im Zusammenspiel miteinander verhalten haben.

Legende und Zusatzdaten

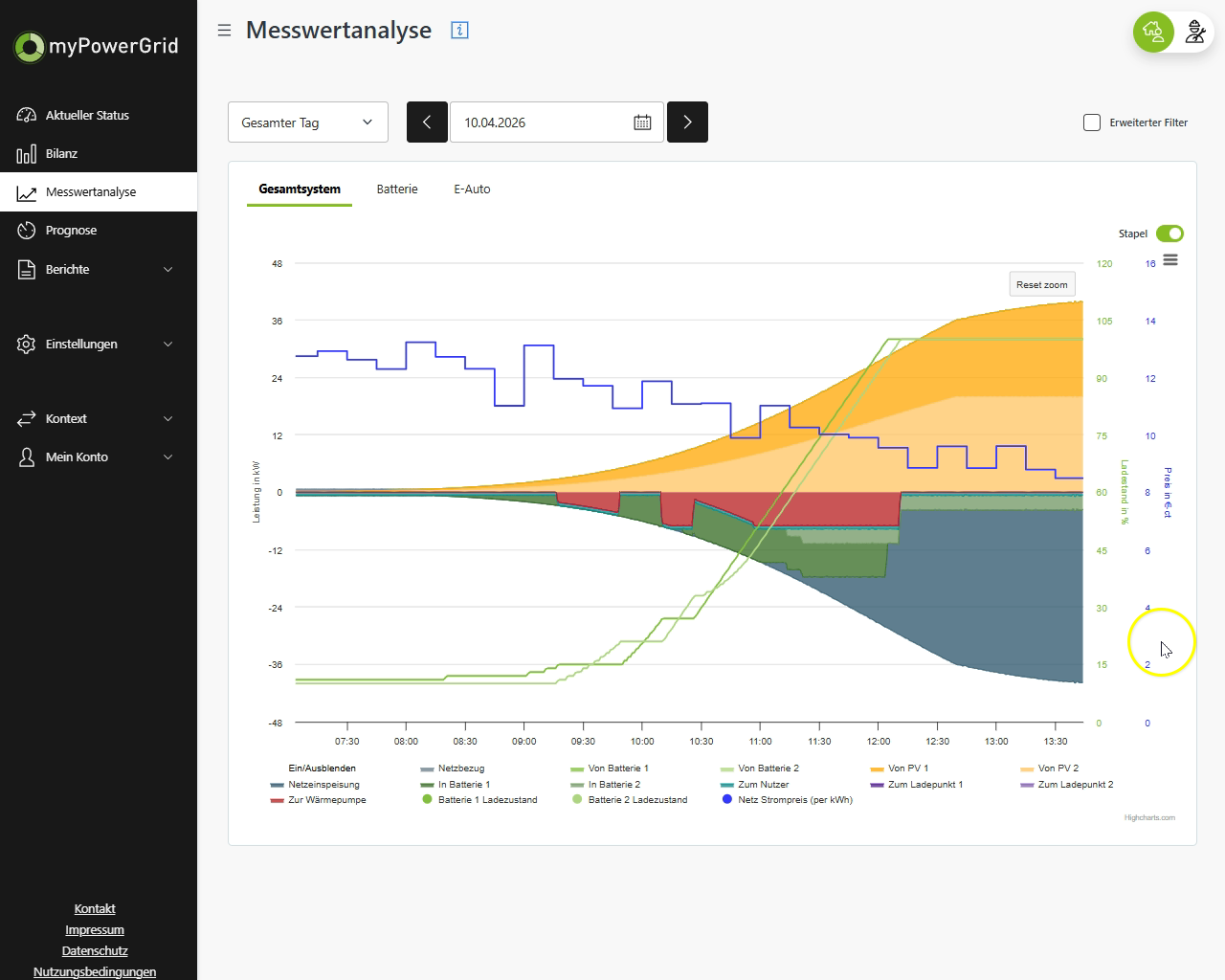

Über die Legende können zusätzliche Datenreihen ein‑ und ausgeblendet werden. Dazu zählen insbesondere die Ladezustände einzelner Batterien sowie – sofern konfiguriert – der Strompreis.

Der Strompreis wird als separate Linie dargestellt und ist anhand von Cent‑Werten pro Kilowattstunde ablesbar. Die Preisdaten stammen von einem externen Strompreisanbieter, sofern dieser im System angebunden ist.

Hinweis: Strompreisdaten sind abhängig vom konfigurierten Anbieter und werden extern bereitgestellt.

Filtern sowie Ein‑ und Ausblenden

Zur besseren Übersicht können Datenreihen und Geräte gezielt gefiltert sowie ein‑ und ausgeblendet werden. Dadurch lässt sich die Darstellung auf die aktuell relevante Fragestellung reduzieren.

Über Reset‑ und Zoom‑Funktionen kann jederzeit zur vollständigen Ansicht des gewählten Zeitfensters zurückgekehrt werden. Zusätzlich besteht die Möglichkeit, alle zuvor ausgeblendeten Informationen wieder vollständig einzublenden oder alternativ sämtliche Datenreihen auf einmal zu entfernen.

Ziel der Ansicht

Die Ansicht „Kundenrolle – Messwertanalyse“ dient der tiefgehenden Analyse des realen Anlagenverhaltens. Sie unterstützt dabei, zeitliche Zusammenhänge zu verstehen, das Zusammenspiel einzelner Geräte nachzuvollziehen und fundierte Rückschlüsse auf Basis real aufgezeichneter Messwerte zu ziehen.
