Wärmepumpen-Konfiguration (SG Ready & Modbus)
Wärmepumpen können durch den AMPERIX® Energiemanager über deren SG Ready (kurz für Smart Grid Ready) Schnittstelle gesteuert werden. Diese standardisierte Schnittstelle nutzt zwei schaltbare Kontakte, über die Geräten bis zu vier Zustände vorgegeben werden können.
Betriebszustand | Kontakt A | Kontakt B |
|---|---|---|
1: Blockiert | AN | aus |
2: Standard | aus | aus |
3: Überschuss-Nutzung | aus | AN |
4: Boost | AN | AN |

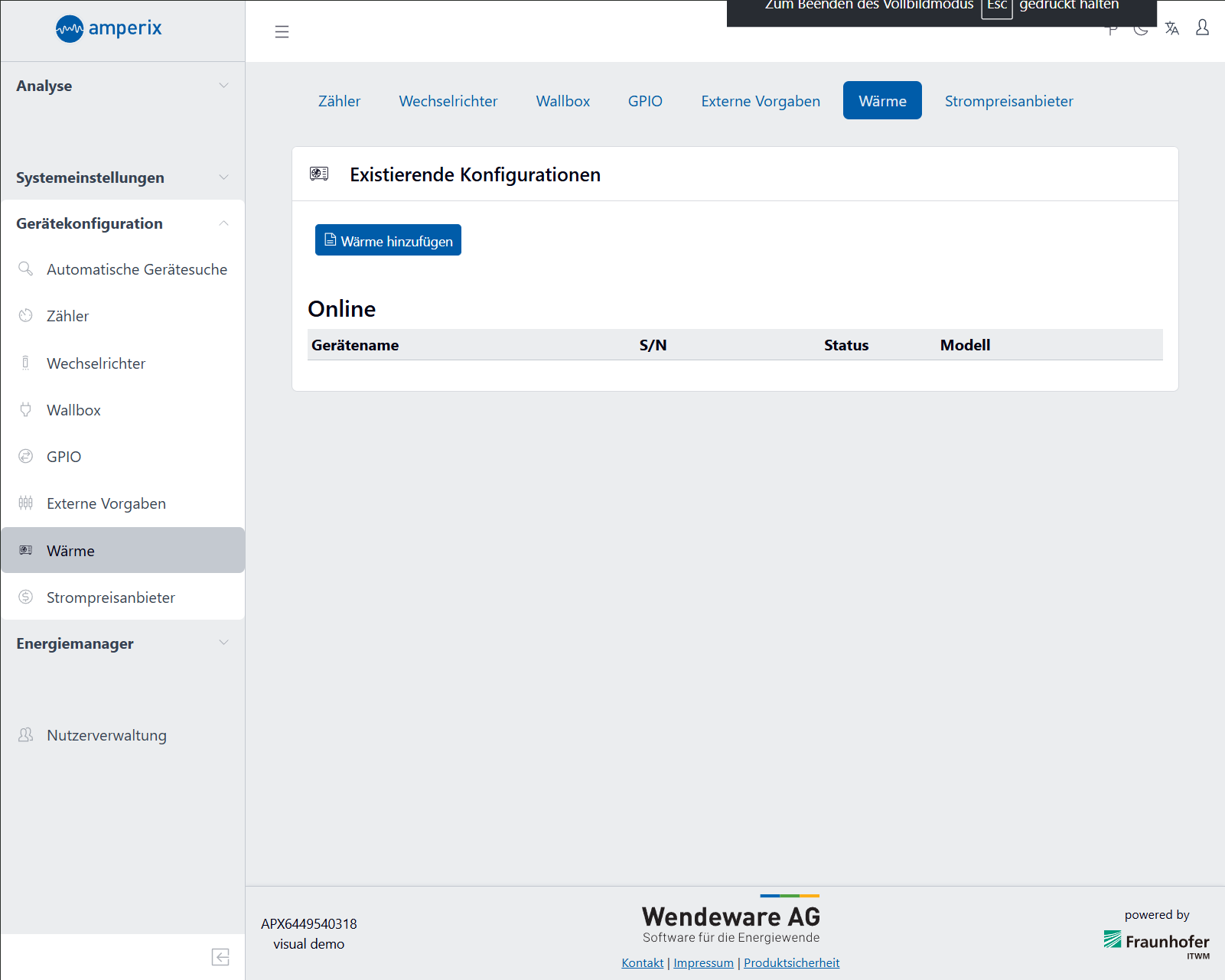

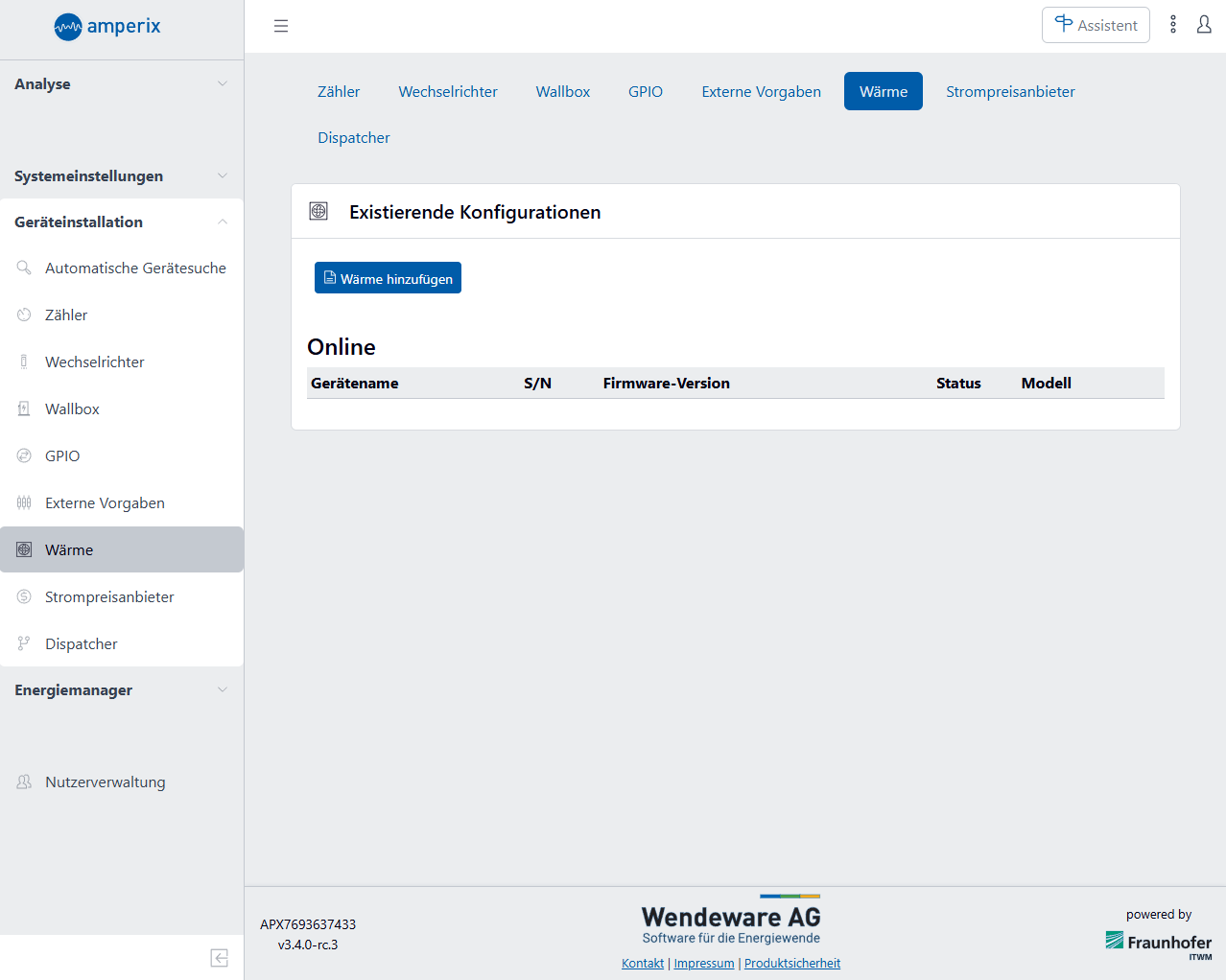

Konfigurieren Sie nun die vorhandenen Wärme-Erzeuger wie SG-Ready-Wärmepumpen und Heizstäbe. Um einen neuen Wärmeerzeuger hinzuzufügen, rufen Sie die Geräte-Übersicht unter [Gerätekonfiguration > Wärme] auf und starten Sie die Geräteauswahl:

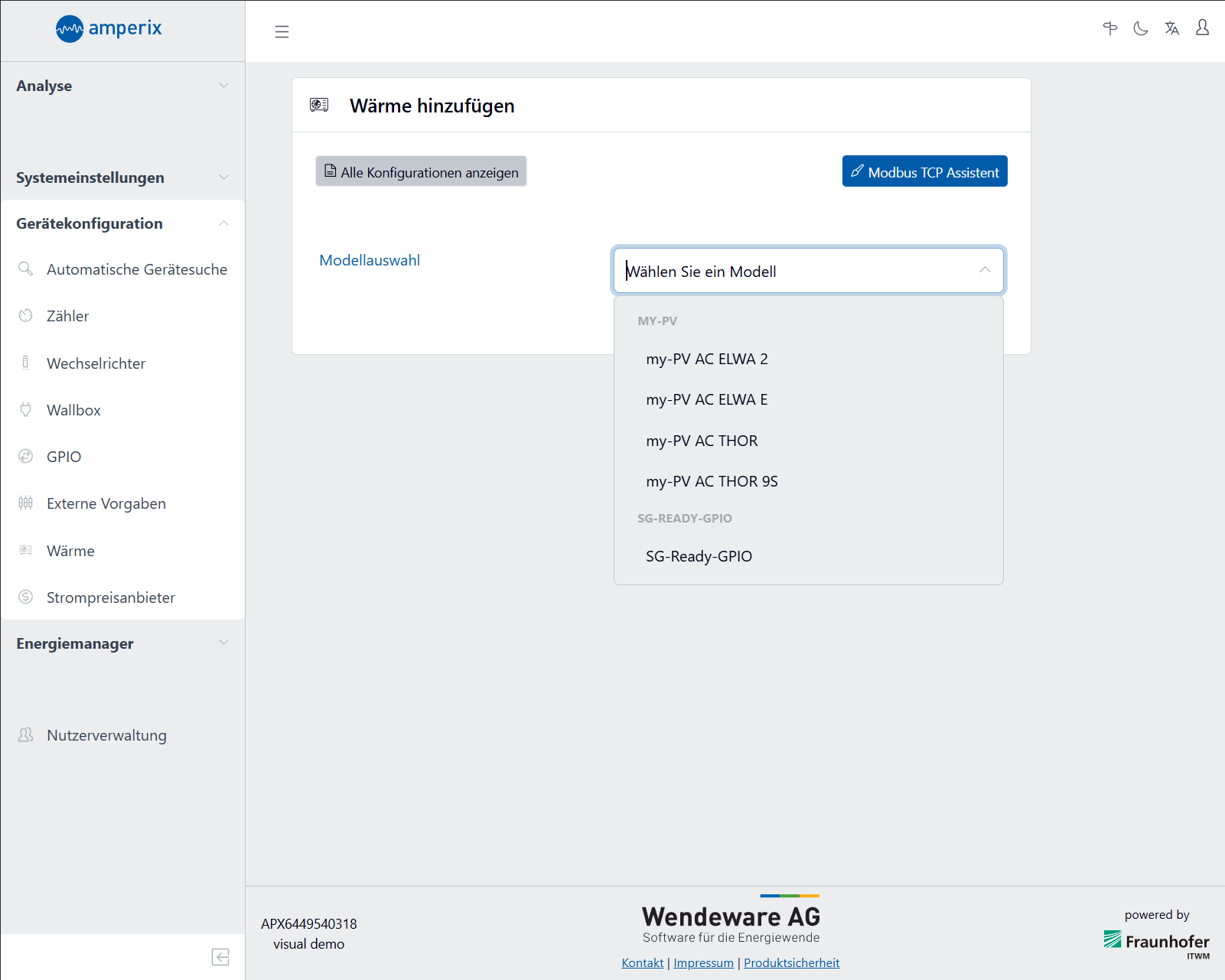

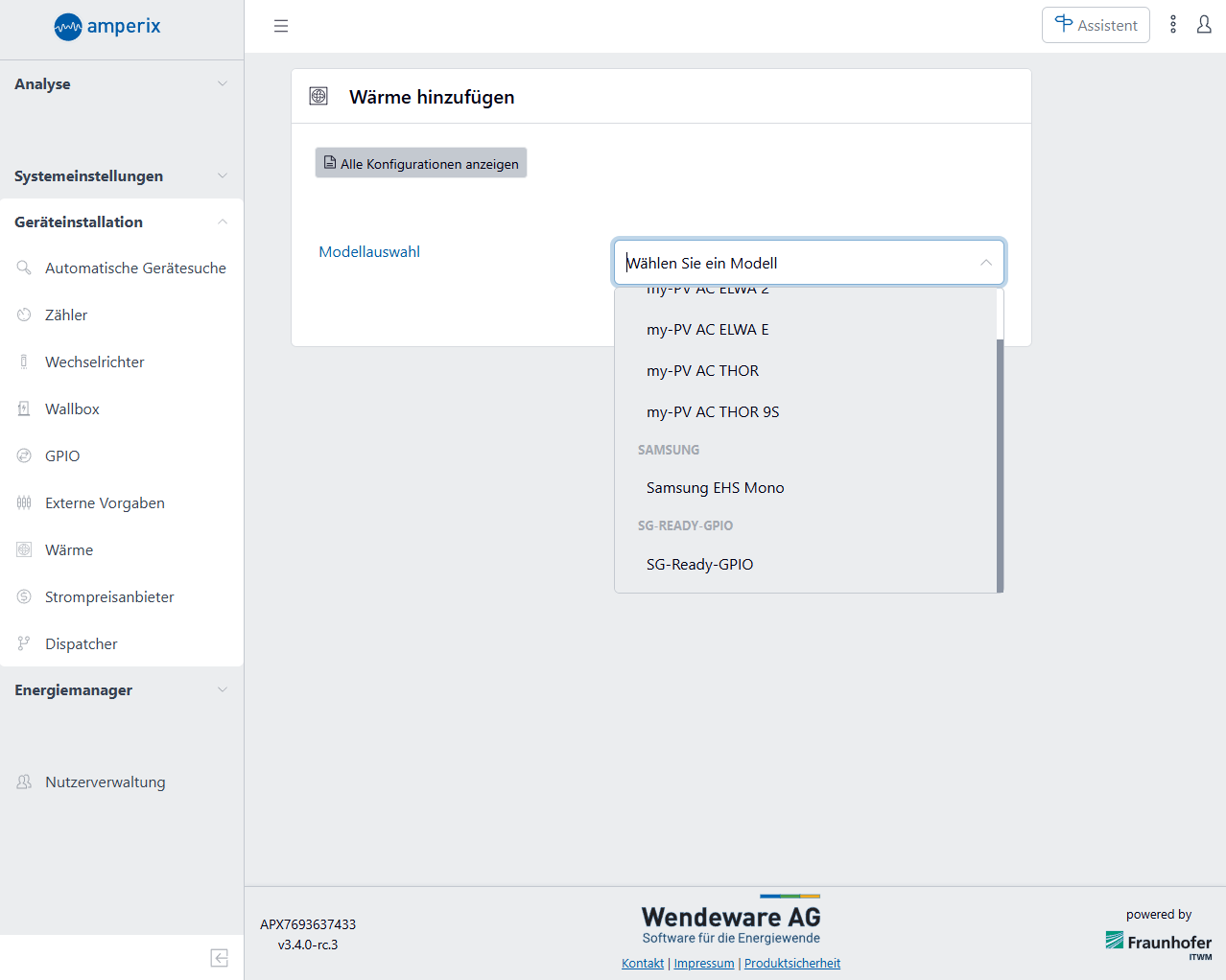

Wählen Sie das entsprechende Modell aus der Auswahlliste:

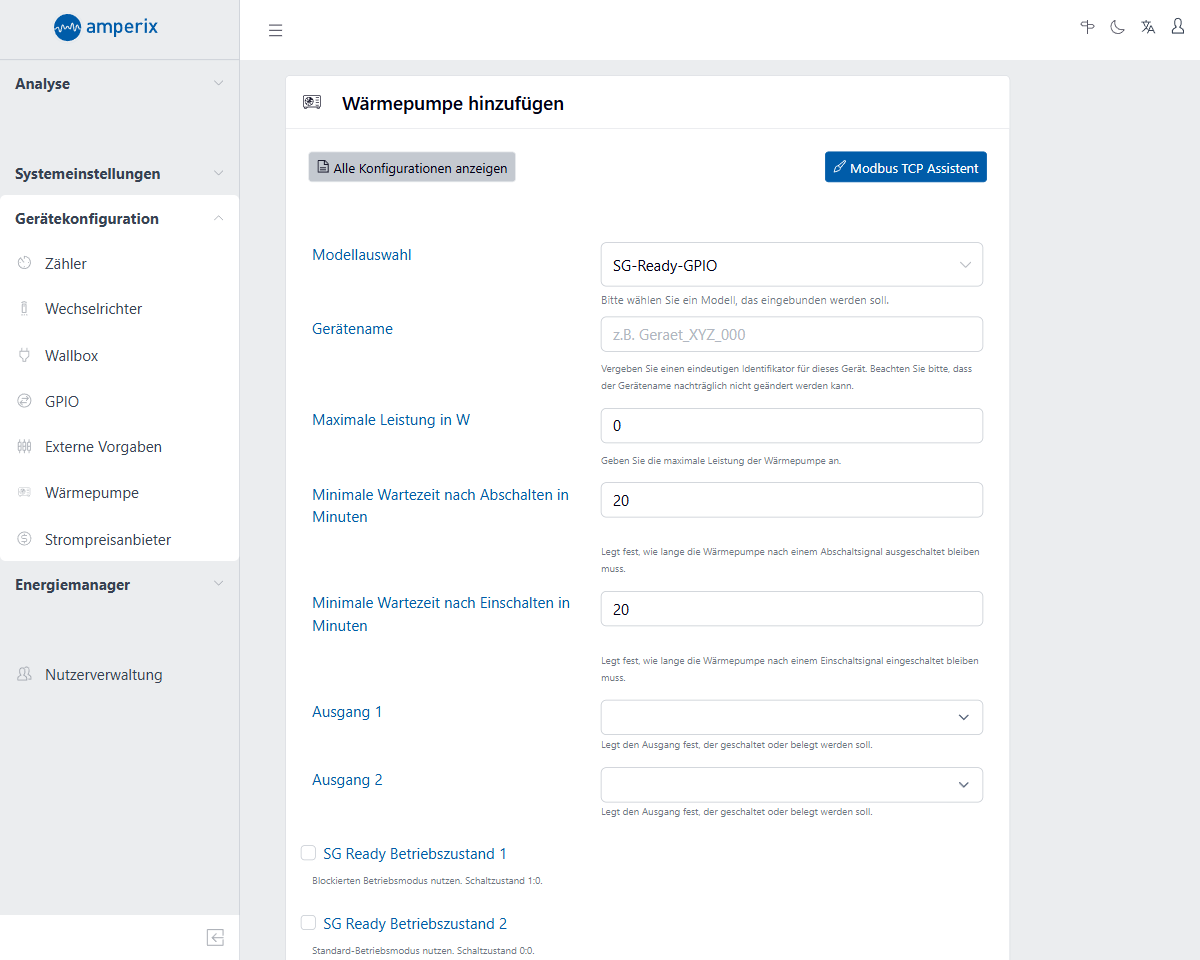

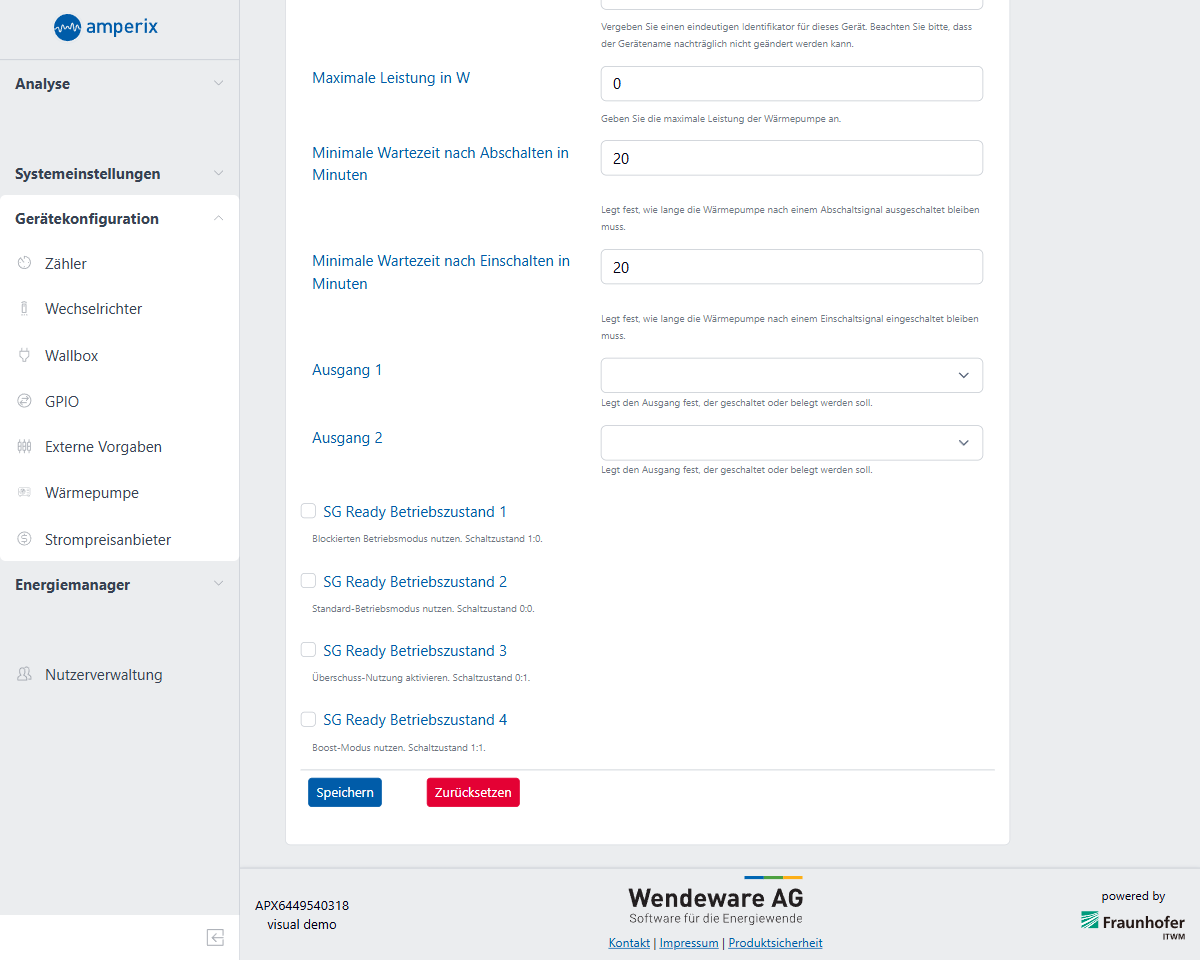

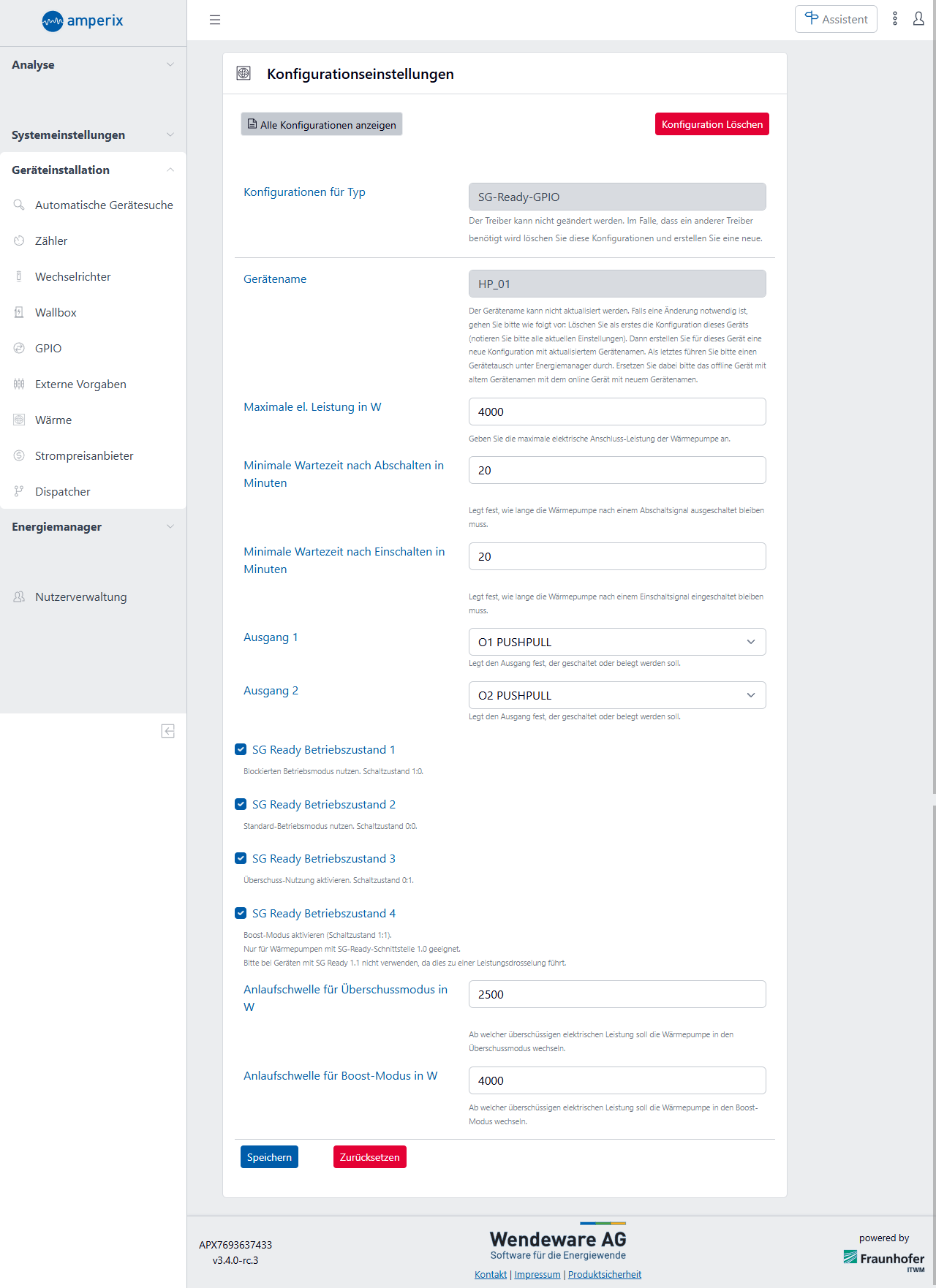

Wenn Sie ein SG-Ready-Gerät hinzufügen wollen, finden Sie nun folgende Eingabefelder:
Bezeichnung | Zweck |
|---|---|
Gerätename | SG-Ready-Geräte benötigen die manuelle Eingabe eines eindeutig identifizierbaren Namens, z.B. “HP_01”. |
Maximale Leistung in W | Die maximale Leistung die die Wärmepumpe beziehen kann. |
Minimale Wartezeit nach Abschalten in Minuten | Zeitspanne in Minuten, für welche die festgelegten Ausgänge auf 'aus' geschaltet bleiben, bevor es wieder möglich ist, diese erneut auf 'AN' zu schalten. |
Minimale Wartezeit nach Einschalten in Minuten | Zeitspanne in Minuten, für welche die festgelegten Ausgänge auf 'AN' geschaltet bleiben, bevor es wieder möglich ist, diese erneut auf 'aus' zu schalten. |
Ausgang 1 | Hier wird der zu verwendende erste Ausgang gewählt, z.B. “O1 BINARY”. |
Ausgang 2 | Hier wird der zu verwendende zweite Ausgang gewählt, z.B. “O2 BINARY”. |
Betriebszustände | Hier können Sie die von Ihrer Wärmepumpe unterstützten Betriebsmodi auswählen, indem Sie sie entsprechend anhaken. |
Anlaufschwelle für Überschussmodus in W | Überschussleistung in W die vorhanden sein soll, bevor die Wärmepumpe in den Überschuss-Modus wechselt |
Anlaufschwelle für Boost-Modus in W | Überschussleistung in W die vorhanden sein soll, bevor die Wärmepumpe in den Boost-Modus wechselt |
Der vergebene Name der Wärmepumpe kann nachträglich nicht mehr geändert werden!
Die Anlaufschwelle für den Überschussmodus muss unter der Anlaufschwelle für den Boost-Modus liegen!
GPIOs sind General Purpose Inputs Outputs. Sie können als Eingänge verschiedener Schaltkontakte z.B. von Schützen oder zum Öffnen und Schließen von Relais genutzt werden. Konfigurieren Sie die vorhandenen Inputs und Outputs des AMPERIX® Energiemanagers, die Sie nutzen möchten.
Haben Sie alle Eingaben wie gewünscht vorgenommen und noch einmal geprüft, klicken Sie auf [Speichern]. Zunächst wird die neu konfigurierte Wärmepumpe als “Offline” angezeigt. Sobald sich der Geräte-Treiber des AMPERIX® erfolgreich mit den konfigurierten Ausgängen des AMPERIX® Energiemanagers verbinden konnte, wird dieser als “Online” angezeigt und kann nun in der Energiedienstleistungs-Strategie verwendet werden.
Fügen Sie im Anschluss alle weiteren benötigten Wärmepumpen auf dieselbe Weise hinzu.
